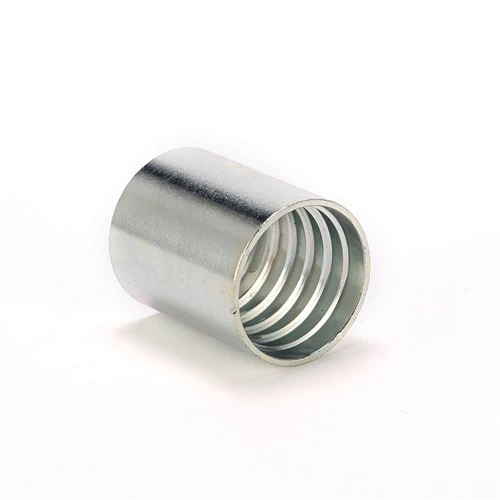

Hydraulikhülse für SAE100R1AT / EN 853 1SNo-Skive-Schlauch, dient zum Crimpen des Hydraulikschlauchs und der geflochtenen Schlaucharmaturen, Schlauchendanschluss. Das Material ist in Edelstahl 316 und Kohlenstoffstahl 20 erhältlich. Arbeitsdruck von 35 bar bis 225 bar, Schlauch-ID-Größe von 1/4 "bis 3" Zoll, Betriebstemperatur von -40 ° C bis +100 ° C (-40 ° F bis +212 ° F), 1SN-Schlauchzwinge wird mit einteiligen Schlaucharmaturen und zweiteiligen Schlaucharmaturen rechnen.
TEIL NR. | SCHLAUCHBOHRUNG | MASSE | ||
DN | STRICH | D | L | |
00110-03 | 5 | 3 | 17.5 | 23 |
00110-04 | 6 | 4 | 20.6 | 30.5 |
00110-05 | 8 | 5 | 20.8 | 30 |
00110-06 | 10 | 6 | 23.3 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 30 | 37 |
00110-12 | 20 | 12 | 34 | 42 |
00110-16 | 25 | 16 | 42.6 | 51 |
00110-20 | 32 | 20 | 52 | 59 |
00110-24 | 40 | 24 | 58 | 74 |
00110-32 | 50 | 32 | 72 | 78 |
SAE100R1AT / EN 853 1SNo-Skive-Schlauchspezifikation für Hydraulikschlauchhülsen wie folgt:
Innenschlauch: Synthetischer Gummischlauch
Verstärkung: Ein Stahlgeflecht
Abdeckung: Abdeckung aus synthetischem Gummi
Typische Anwendung: Wartung des Hydrauliksystems mit Flüssigkeiten auf Erdöl- und Wasserbasis, allgemeiner Industrieservice.
Hydraulische Schlaucharmaturen für Schlauchhülsen 1SN:
2-teilige geflochtene Schlaucharmaturen mit BSP 60-Grad-Kegel, DIN 24-Grad-Kegel, JIC 37-Grad-Bördelrohr, OrfS-Rohr.
1 Stück geflochtene Schlaucharmaturen mit ISO 12151-1, -2, -3, -5, -6 Standardanschluss.
Wenn Sie keinen Katalog für Hydraulikhülsenanschlüsse finden, benötigen Sie eine E-Mail anjyray@72338.comfür mehr hydraulische Verbindungen.
Maßtabelle der Schlauchzwinge für SAE 100R1AT EN 853 1SN keine Skive-Hydraulikschläuche wie folgt
