1. Definition der hydraulischen JIC-Schlaucharmatur, in der Regel JIC (SAE J514 Standard mit UNF-Gewinde), entspricht der Norm auch der Norm ISO8434-2, jedoch ist die Norm der Schlaucharmatur mit 37 ° -Abweichung ISO 12151-5. Es ist eine Verbindung zu JIC 37 ° Flare-Anschlüssen.
2. Methode der JIC-Hydraulikschlauchkupplung, wie Nr. 1 ist ein Hydraulikschlauchanschluss mit gecrimpter Schlauchhülse, 2 ist eine Mutter, 3 ist ein gerader Bolzenverbinder, 4 ist der Anschluss ISO 6149, 5 ist eine O-Ring-Dichtung für den Anschluss.
3. Anwendungsabbildungen für Kurz-, Mittel- und Langbogen nach ISO 1215-5: 2007:

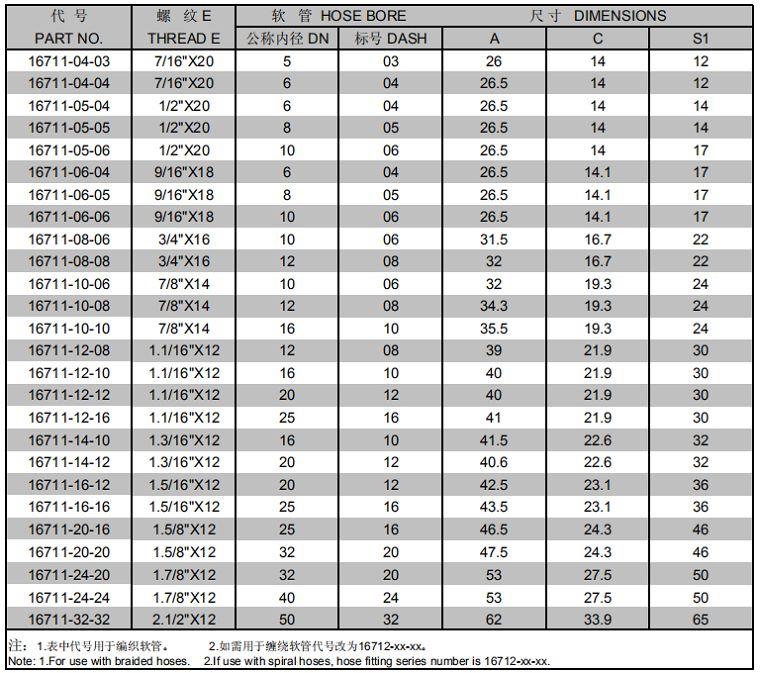

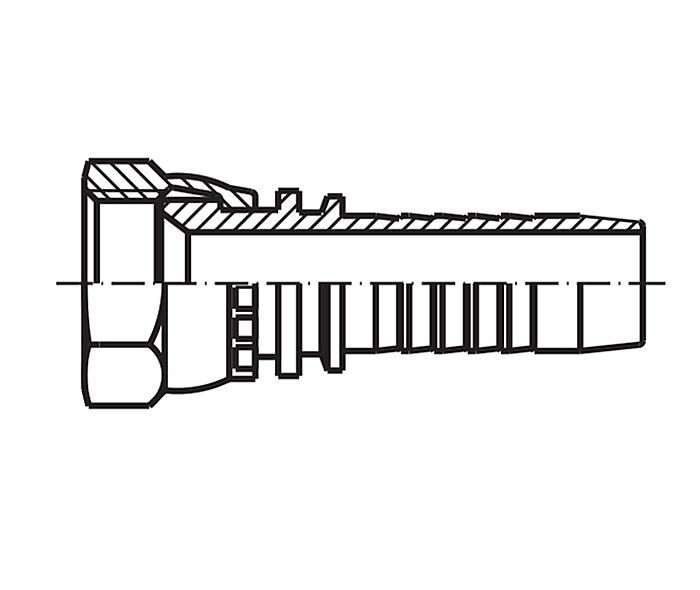

1. JIC-HYDRAULIKSCHLAUCH-ANSCHLUSS 16711
2. JIC-HYDRAULIKSCHLAUCH 26711/26711-T
3. JIC-HYDRAULIKSCHLAUCH 26741 / 26741W
