Der BSP-Armaturenkatalog wird in Großbritannien, Irland, Kanada, den USA usw. angeboten.
Alle BSP 60-Kegelverschraubungen werden durch BS5200 gemäß ISO 8434-6 erklärt.
Die Größe der BSPP-Gewindegrößen ist G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 usw.
BSP ist ein britisches Standardrohr mit 55 Grad Gewindeform.
Das BSPP-Gewinde entspricht den Standards ISO 228 und AS 1722.2.
BSPP-Gewindeführung für viele Dichtungstypen wie BSPP-Anschluss mit 60 ° -Konus zum Sitzrohr, BSPP-Anschluss mit geklebter Dichtung, BSPP-Anschluss mit ED-Dichtung, BSPP-O-Ring, BSPP-O-Ring einstellbar, Typ Sael H, BSPP-Schneidfläche Dichtung Typ B.
BSPP-Rohrverschraubungsadapter für viele Enden wie BSPT-Außengewinde, ORFS-Außengewinde, metrischer ISO 6149-3-Bolzen, JIC-Außengewinde 74, Komatsu-Innengewinde 60, NPT-Außengewinde, SAE-ORB-ISO 11926-3-Außengewinde, JIC-Innengewinde 37Kegel, ORFS weiblich etc.

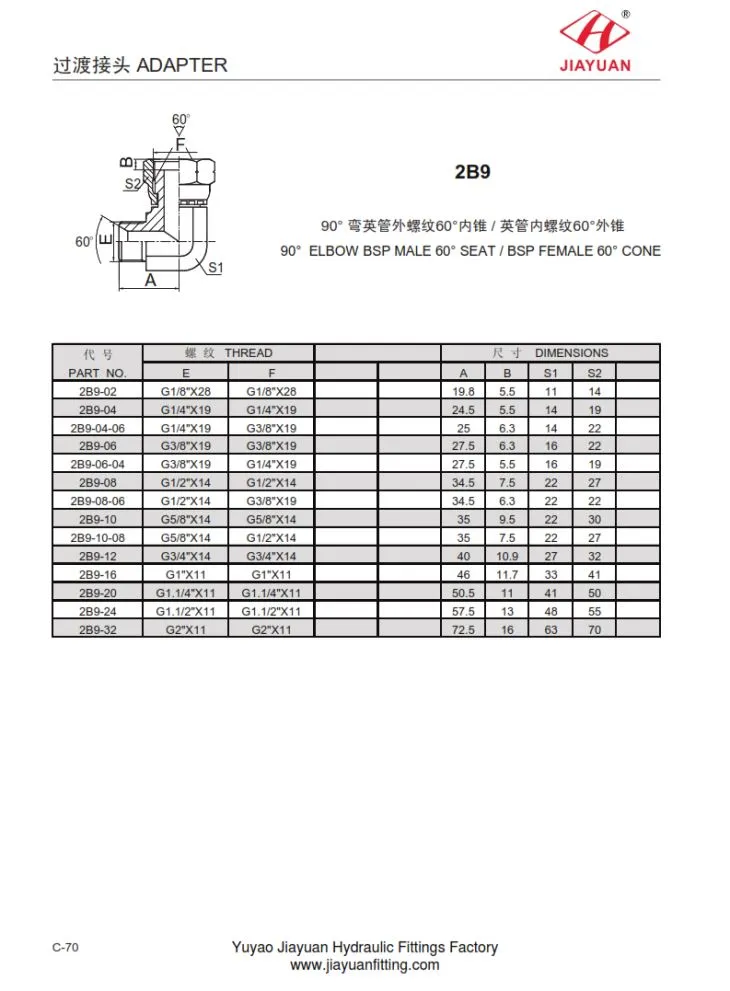

2B9 90 ° ELBOW BSP MALE 60 ° SEAT / BSP FEMALE 60 ° CONE Abmessungen Größentabelle wie folgt:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
E | F | EIN | B | S 1 | S 2 | |||
2 B 9 - 02 | G 1/8 " X 28 | G 1/8 " X 28 | 19.8 | 5.5 | 11 | 14 | ||
2 B 9 - 04 | G 1/4 " X 19 | G 1/4 " X 19 | 24.5 | 5.5 | 14 | 19 | ||
2 B 9 - 04 - 06 | G 1/4 " X 19 | G 3/8 " X 19 | 25 | 6.3 | 14 | 22 | ||
2 B 9 - 06 | G 3/8 " X 19 | G 3/8 " X 19 | 27.5 | 6.3 | 16 | 22 | ||
2 B 9 - 06 - 04 | G 3/8 " X 19 | G 1/4 " X 19 | 27.5 | 5.5 | 16 | 19 | ||
2 B 9 - 08 | G 1/2 " X 14 | G 1/2 " X 14 | 34.5 | 7.5 | 22 | 27 | ||
2 B 9 - 08 - 06 | G 1/2 " X 14 | G 3/8 " X 19 | 34.5 | 6.3 | 22 | 22 | ||
2 B 9 - 10 | G 5/8 " X 14 | G 5/8 " X 14 | 35 | 9.5 | 22 | 30 | ||
2 B 9 - 10 - 08 | G 5/8 " X 14 | G 1/2 " X 14 | 35 | 7.5 | 22 | 27 | ||
2 B 9 - 12 | G 3/4 " X 14 | G 3/4 " X 14 | 40 | 10.9 | 27 | 32 | ||
2 B 9 - 16 | G 1 X 11 | G 1 X 11 | 46 | 11.7 | 33 | 41 | ||
2 B 9 - 20 | G 1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | 50,5 | 11 | 41 | 50 | ||
2 B 9 - 24 | G 1,1 / 2 X 11 | G 1,1 / 2 X 11 | 57,5 | 13 | 48 | 55 | ||
2 B 9 - 32 | G 2 X 11 | G 2 X 11 | 72,5 | 16 | 63 | 70 | ||
