Produktkategorie: JIS-Standard Hydraulische Anschlüsse an verschiedene Adapter
Die JIS-Gewindegrößenübersicht wird hergestellt nach: BSPP-Gewinde: ISO 228-1 G, JIS B0202; BSPT-Gewinde: ISO 7/1, JIS B0203.
JIS-Fittings sind mit 30 ° Bördel- und 60 ° Kegelanschlüssen an den Schlauchenden ausgestattet und werden auch als Schlauchadapter verwendet.
Zum Verrohren von Gewindetypen: JIS B2351-Anschluss, Npt, SAE ORB-Adapter usw.

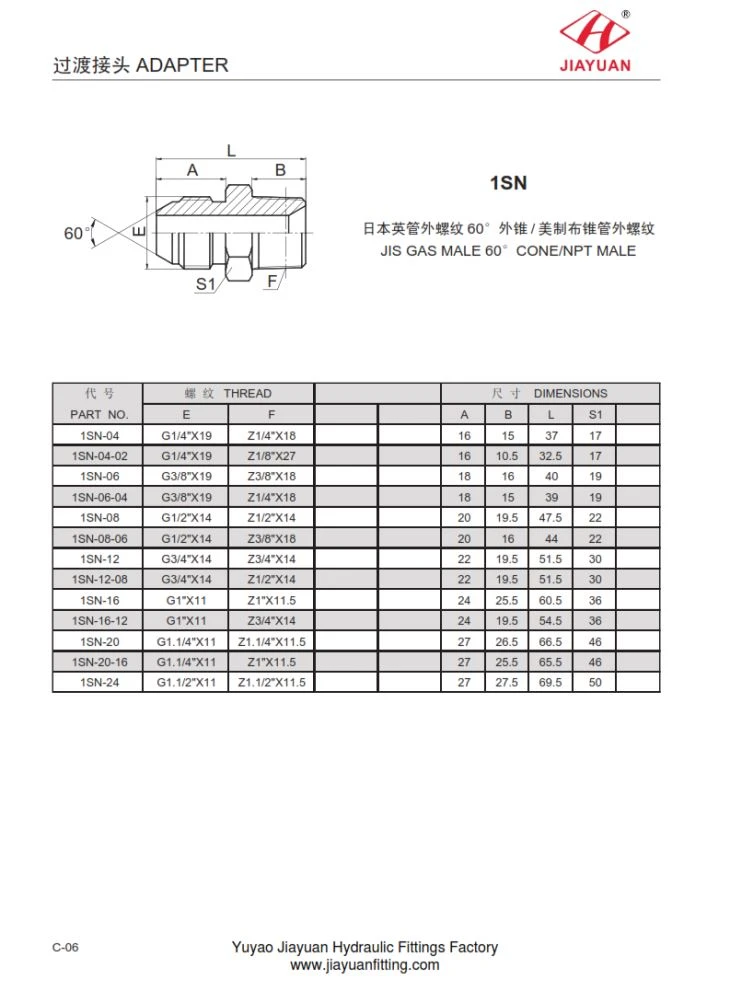

1SN JIS GAS MALE 60 KEGEL NPT MALE Spezifikationen wie folgt:
TEIL NEIN. | FADEN | MASSE | ||||||
E | F | EIN | B | L | S1 | |||
1SN-04 | G1 / 4 "X19 | Z1 / 4 "X18 | 16 | fünfzehn | 37 | 17 | ||
1SN-04-02 | G1 / 4 "X19 | Z1 / 8 "X27 | 16 | 10.5 | 32.5 | 17 | ||
1SN-06 | G3 / 8 "X19 | Z3 / 8 "X18 | 18 | 16 | 40 | 19 | ||
1SN-06-04 | G3 / 8 "X19 | Z1 / 4 "X18 | 18 | fünfzehn | 39 | 19 | ||
1SN-08 | G1 / 2 "X14 | Z1 / 2 "X14 | 20 | 19.5 | 47,5 | 22 | ||
1SN-08-06 | G1 / 2 "X14 | Z3 / 8 "X18 | 20 | 16 | 44 | 22 | ||
1SN-12 | G3 / 4 "X14 | Z3 / 4 "X14 | 22 | 19.5 | 51,5 | 30 | ||
1SN-12-08 | G3 / 4 "X14 | Z1 / 2 "X14 | 22 | 19.5 | 51,5 | 30 | ||
1SN-16 | G1 X11 | Z1 X11.5 | 24 | 25.5 | 60,5 | 36 | ||
1SN-16-12 | G1 X11 | Z3 / 4 "X14 | 24 | 19.5 | 54,5 | 36 | ||
1SN-20 | G1.1 / 4 "X11 | Z1.1 / 4 "X11.5 | 27 | 26.5 | 66,5 | 46 | ||
1SN-20-16 | G1.1 / 4 "X11 | Z1 X11.5 | 27 | 25.5 | 65,5 | 46 | ||
1SN-24 | G1.1 / 2 "X11 | Z1.1 / 2 "X11.5 | 27 | 27.5 | 69,5 | 50 | ||
