Abmessungen und Katalog der NPT-Rohrformstücke sind von verschiedenen Anbietern identisch.
Material Arten von Rohrverbindungsstücken wie Edelstahl, Messing und Kunststoff.
Anwendung von NPT-Gewinderohrverbindungsstücken in Großbritannien und den USA in Instrumentenrohrverbindungsstücken und Industrierohrverbindungsstücken.
Adapter für NPT-Rohrverschraubungen zum Anschweißen von Muffen, NPT-Innengewinde, SAE ORB, BSPT-Außengewinde, ORFS-Außengewinde, DIN 2353-Rohrverbinder, metrischer O-Ring usw.
Form des NPT-Rohradapters wie gerade, Kniestück, T-Stück, Kreuz, Reduzierstück.
Wir können auch bis zu 2 Zoll bsp Armaturen liefern.

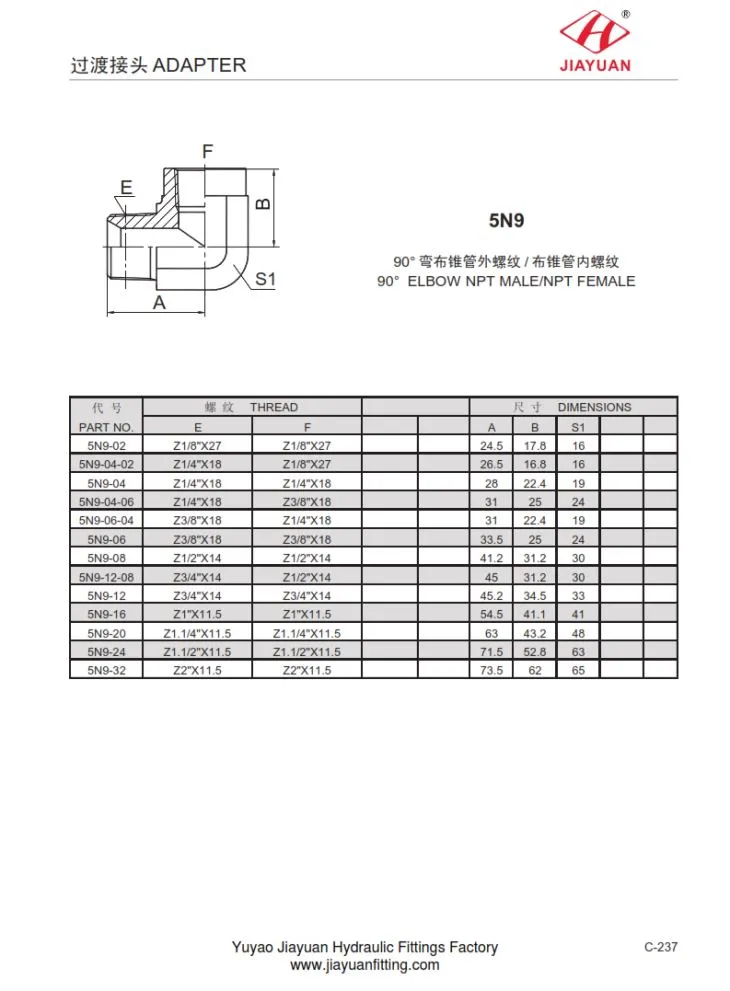

5N9 90 ° ELBOW NPT MALE / NPT FEMALE Rohrverbindungsgrößentabelle wie folgt:
PA RT Nein . | T HR EA D | DIM E N S I O NS | |||
E | F | EIN | B | S 1 | |
5N9 - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | 24.5 | 17.8 | 16 |
5N9 - 04 - 02 | Z 1/4 " X 18 | Z 1/8 " X 27 | 26.5 | 16.8 | 16 |
5N9 - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | 28 | 22.4 | 19 |
5N9 - 04 - 06 | Z 1/4 " X 18 | Z 3/8 " X 18 | 31 | 25 | 24 |
5N9 - 06 - 04 | Z 3/8 " X 18 | Z 1/4 " X 18 | 31 | 22.4 | 19 |
5N9 - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | 33.5 | 25 | 24 |
5N9 - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | 41,2 | 31.2 | 30 |
5N9 - 12 - 08 | Z 3/4 " X 14 | Z 1/2 " X 14 | 45 | 31.2 | 30 |
5N9 - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | 45,2 | 34.5 | 33 |
5N9 - 16 | Z 1 X 11,5 | Z 1 X 11,5 | 54,5 | 41.1 | 41 |
5N9 - 20 | Z 1,1 / 4 " X 11,5 | Z 1,1 / 4 " X 11,5 | 63 | 43,2 | 48 |
5N9 - 24 | Z 1,1 / 2 " X 11,5 | Z 1,1 / 2 " X 11,5 | 71,5 | 52.8 | 63 |
5N9 - 32 | Z 2 X 11,5 | Z 2 X 11,5 | 73,5 | 62 | 65 |
