Produktkategorie: JIC-Hydraulikfittingadapter für den Schlauchanschluss von Fluidtechnik
Produktnorm: ISO 8434-2, SAE J514.
Material: Kohlenstoffstahl, Edelstahl oder Kupferlegierung.
JIC-Rohrende an andere Endverbindung wie folgt: BSP-selbstsichernde Dichtung E, G, H-Typen, Fittings der ISO 6149-Serie, Fittings nach JIS B2351, Fittings nach ISO 11926 und SAE J1926, ORB-Fittings nach DIN 3852 und ISO 1179, Fittings nach ISO 9974 usw.

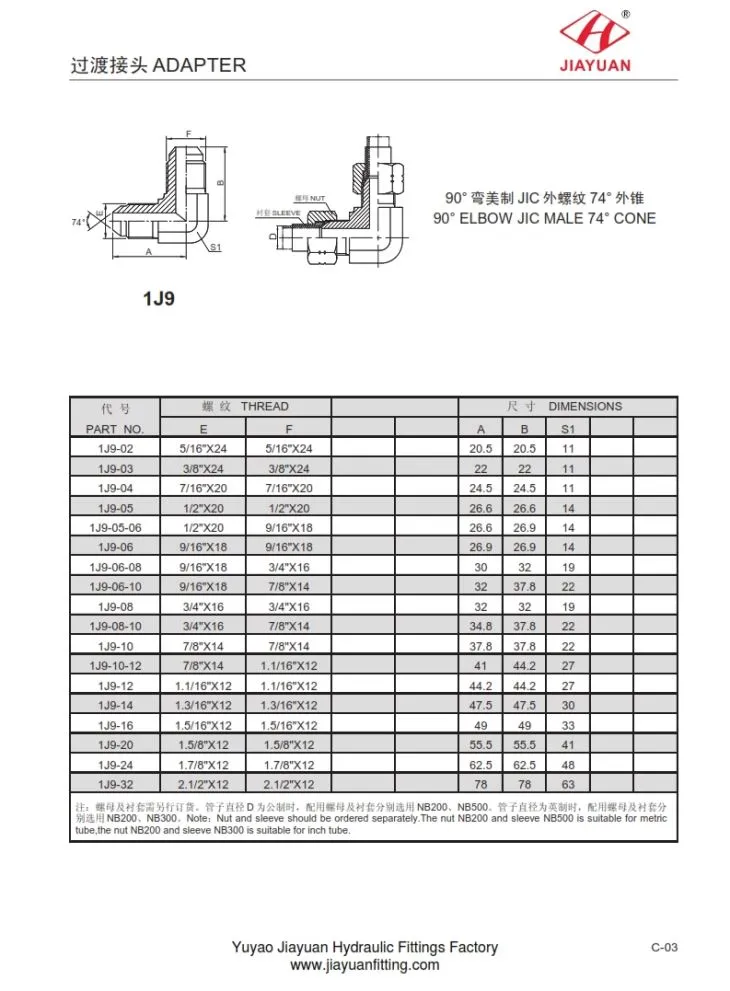

1J9 90 ° ELBOW JIC MALE 74 ° CONE Maßtabelle wie folgt:
PA RT Nein . | T HR EA D | DIM E N S I O NS | |||||
E | F | EIN | B | S 1 | |||
1 J 9 - 02 | 5/16 " X 24 | 5/16 " X 24 | 20.5 | 20.5 | 11 | ||
1 J 9 - 03 | 3/8 " x 24 | 3/8 " x 24 | 22 | 22 | 11 | ||
1 J 9 - 04 | 7/16 " x 20 | 7/16 " x 20 | 24.5 | 24.5 | 11 | ||
1 J 9 - 05 | 1/2 " x 20 | 1/2 " x 20 | 26.6 | 26.6 | 14 | ||
1 J 9 - 05 - 06 | 1/2 " x 20 | 9/16 " X 18 | 26.6 | 26.9 | 14 | ||
1 J 9 - 06 | 9/16 " X 18 | 9/16 " X 18 | 26.9 | 26.9 | 14 | ||
1 J 9 - 06 - 08 | 9/16 " X 18 | 3/4 " x 16 | 30 | 32 | 19 | ||
1 J 9 - 06 - 10 | 9/16 " X 18 | 7/8 " X 14 | 32 | 37.8 | 22 | ||
1 J 9 - 08 | 3/4 " x 16 | 3/4 " x 16 | 32 | 32 | 19 | ||
1 J 9 - 08 - 10 | 3/4 " x 16 | 7/8 " X 14 | 34.8 | 37.8 | 22 | ||
1 J 9 - 10 | 7/8 " X 14 | 7/8 " X 14 | 37.8 | 37.8 | 22 | ||
1 J 9 - 10 - 12 | 7/8 " X 14 | 1,1 / 16 " X 12 | 41 | 44,2 | 27 | ||
1 J 9 - 12 | 1,1 / 16 " X 12 | 1,1 / 16 " X 12 | 44,2 | 44,2 | 27 | ||
1 J 9 - 14 | 1,3 / 16 " X 12 | 1,3 / 16 " X 12 | 47,5 | 47,5 | 30 | ||
1 J 9 - 16 | 1,5 / 16 " X 12 | 1,5 / 16 " X 12 | 49 | 49 | 33 | ||
1 J 9 - 20 | 1,5 / 8 " X 12 | 1,5 / 8 " X 12 | 55,5 | 55,5 | 41 | ||
1 J 9 - 24 | 1,7 / 8 " X 12 | 1,7 / 8 " X 12 | 62,5 | 62,5 | 48 | ||
1 J 9 - 32 | 2,1 / 2 " X 12 | 2,1 / 2 " X 12 | 78 | 78 | 63 | ||
