Definition: Eine Art von Bördelverschraubung, die mit einer 37-Grad-Bördeldichtringdichtung nach den Normen SAE J514 und MIL-DTL-18866 gemäß JIC (Joint Industry Council) hergestellt wurde, entspricht ebenfalls der Norm der Norm ISO 8434-2 Version 2005 Es handelt sich um einen Metalldichtungstyp von Mutter, Hülse und Beschlagkörper. Der Verbindungstyp erfordert, dass die Rohrendenanschlüsse den gleichen JIC-Standard-Rohrverschraubungen mit 37-Grad-Bördelung entsprechen.
1. Methoden der Verbindung der JIC 37-Bördelverschraubungen, 37-Grad-Bördelverbinder mit Außengewinde passen zu zwei Arten von Buchsen (Mutter + Hülse + Rohr- und Buchsen-Schwenkadapter oder Schlauchbaugruppe):
2. vorteile von JIC 37 deg Flared rohrverschraubungen wie folgt:
● Metalldichtungsverfahren bieten eine ausgezeichnete Zuverlässigkeit, um unter hydraulischen pneumatischen Schmiersystemen, typischen Anwendungen in landwirtschaftlichen Geräten, Verfahrenstechnik, leckagefrei zu bleiben.
● Einfach zu montieren, von der Rohrvorbereitung gut, Bauraumbedarf ausgezeichnet, Reparatur vor Ort durch Handaufweitung. Rohrkompatibilität aus Stahl, Edelstahl, Kupfer und Aluminium, verfügbare Größen Rohraußendurchmesser von 6 bis 50 mm und 1 / 4˝ bis 2˝.
● Die gängigsten Fittings für Inch-Rohre (metrische Rohre auf Anfrage), weltweite Akzeptanz. Das Material ist geschmiedeter Kohlenstoffstahl, geschmiedeter Edelstahl, geschmiedetes Messing usw.
4. Abmessungen und technische Daten der 37-Grad-Bördelgrößen (SAE J514 / ISO 8434-2):
Arbeitsdrücke für 37 ° Bördelverbindungen
1. JIC-Rohrverschraubungen 1J
2. JIC-Rohrverschraubungen 45 ° Winkelstück 1J4
3. JIC Tube Fittings Union Elbow 1J9
4. JIC-Rohrverschraubungen 37 Grad mit O-Ring-Verbindungsbogen 1J9-OR
5. JIC-Rohrverschraubungen 37 ° mit O-Ring-Verbindungsstück 1J-OR

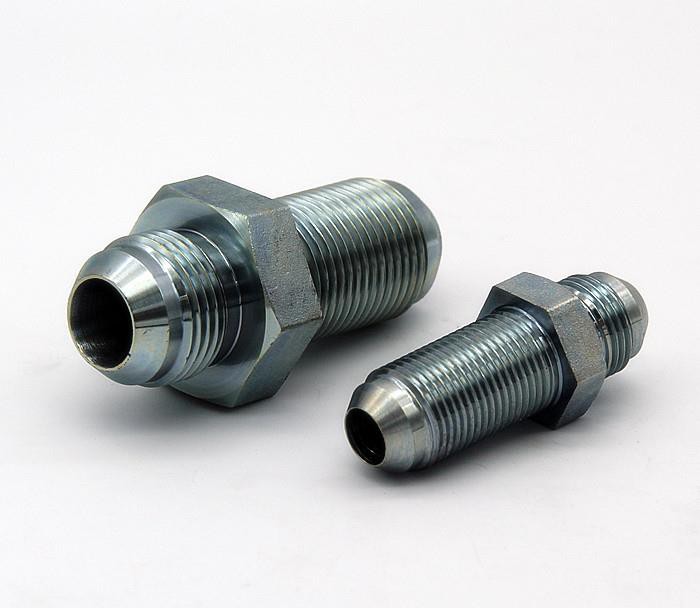

6. JIC-Rohrverschraubungen Bulkhead Straight Union 6J -LN
7. JIC-Rohrverschraubungen Schott 45 ° Bogen 6J4 -LN
8. JIC-Rohrverschraubungen Schottverschraubung 6J9 -LN
9. JIC-Rohrverschraubungen TEE Union AJ
10. JIC-Rohrverschraubungen Abzweig TEE Schottverschraubung AJ6JJ
11. JIC-Rohrverschraubungen Führen Sie den TEE-Bulkhead UnionAJJ6J aus
12. JIC-Rohrverschraubungen Cross Union XJ
