Hydraulikadapter sind eine Art von Hydraulikarmaturen zum Verbinden von Hydraulikschläuchen, Hydraulikschlauchleitungen und Rohrverschraubungen. Es gibt verschiedene Namen wie Hydraulikadapter (UK), Hydraulikarmaturen (am beliebtesten), Hydraulikanschlüsse usw.
Hydraulikadaptertypen mit unterschiedlichen Standards wie folgt:
America SAE-Standards wie SAE J514, SAE J1453, SAE J518 usw., SAE-Gewindehydraulikrohrverschraubungen, Rohradapter, Flanschadapter, Rohrverschraubungen.

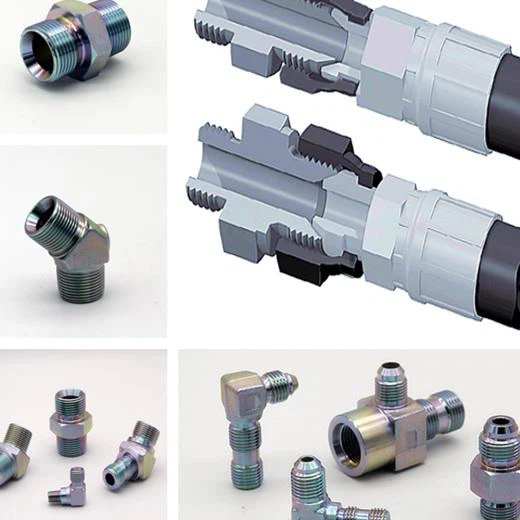

Japanischer JIS-Standard JIS B2351 Zoll Gewinde und JIS B8363 metrische Gewindeendstücke und Adapter für Hydraulikschlauchleitungen.
Britische Normen BS 5200, BSP-Gewindehydraulikadapter und -verbinder.
Bundesnorm DIN 2353,Kompressionsrohrverschraubungen mit metrischem Gewindemit Schneidring, flammenlosen metrischen Armaturen und Kupplungen.
Jiayuan ist ein führender, professioneller Hersteller von Hydraulikadapter-Armaturen. Wir bieten verschiedene Standards und kundenspezifische Größen an, wie z. B. Hydraulikschlauchadapter, metrische Hydraulikadapter, Sae-Hydraulikadapter, Sae-Flanschadapter, Umrüstadapter für die Typen JIC, Metric, Npt oder Orfs , männlich zu weiblich usw.
Jiayuan macht gute Fortschritte im Bereich Qualitätskontrollmanagement und Automatisierungstechnik und ist bestrebt, im Bereich der Hydraulikarmaturen eine Führungsrolle zu übernehmen. Wir kontrollieren streng die Produktqualität vom Material bis zum fertigen Produkt gemäß ISO 9001, PPAP-Bericht, einschließlich Bericht über die chemische Zusammensetzung des Materials, Maßprüfung, Salzsprühtest, Druckprüfung, Drehmomentprüfung und Reinheitsbericht usw.
Unser Produkt wird in verschiedenen Industrieanlagen wie Baumaschinen, landwirtschaftlichen Geräten, Nutzfahrzeugen, petrochemischen Geräten, Seeschiffen usw. verwendet. Unsere Produkte werden nach Deutschland, Japan, Großbritannien, Italien, Kanada, Russland, Brasilien usw. exportiert.
Wenn Sie Fragen haben, können Sie sich gerne an uns wenden.
jyray@72338.com
Verschiedene Standardgrößen des Hydraulikadapters JIC, ORFS, SAE-Flansch, DIN, JIS wie folgt:
DIN 2353 24 ° Kegelende (DIN 3861 / ISO 8434-1) Abmessung der Druckrohrverschraubungen
TubeO.D. | ||||||
Größe | T1 | Ø D3mm | Ø D4mm | Ø D5mm | L1mm | L2mm |
04-LL | M08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M16×1.5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M16×1.5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M20×1.5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
24 ° DKO-Schwenkverbinder (DIN 3865 / DIN EN ISO 8434-4) Abmessung der Druckrohrverschraubungen
TubeO.D. | Ø D5mm | |||
Größe | T | Ø D2mm | ThreadcoreDurchmesser | SWmm |
06-L | M12×1.5 | 5.5 | 10.38 | 14 |
08-L | M14×1.5 | 7.5 | 12.38 | 17 |
10-L | M16×1.5 | 9.7 | 14.38 | 19 |
12-L | M18×1.5 | 11.7 | 16.38 | 22 |
15-L | M22×1.5 | 14.7 | 20.38 | 27 |
18-L | M26×1.5 | 17.7 | 24.38 | 32 |
22-L | M30×2.0 | 21.7 | 27.84 | 36 |
28-L | M36×2.0 | 27.7 | 33.84 | 41 |
35-L | M45×2.0 | 34.5 | 42.84 | 50 |
42-L | M52×2.0 | 41.5 | 49.84 | 60 |
06-S | M14×1.5 | 5.5 | 12.38 | 17 |
08-S | M16×1.5 | 7.5 | 14.38 | 19 |
10-S | M18×1.5 | 9.7 | 16.38 | 22 |
12-S | M20×1.5 | 11.7 | 18.38 | 24 |
14-S | M22×1.5 | 13.5 | 20.38 | 27 |
16-S | M24×1.5 | 15.5 | 22.38 | 30 |
20-S | M30×2.0 | 19.5 | 29.84 | 36 |
25-S | M36×2.0 | 24.5 | 33.84 | 46 |
30-S | M42×2.0 | 29.5 | 39.84 | 50 |
38-S | M52×2.0 | 37.5 | 49.84 | 60 |
Ende der ORFS-Hydraulikrohrverschraubungen (ISO 8434-3 / SAE J1453) / Abmessungen
Ø D5 Größe | TubeO.D. | T UN / UNF | T HauptthreadØ mm | Ø D3mm | |
Zoll | mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Abmessungen des ORFS-Hydraulikarmatur-Schwenksteckers (ISO 8434-3 / SAE J1453)
Größe | TubeO.D. | T UN / UNF | Ø D5 Threadcore Durchmesser mm | SWmm | Ø D2mm | |
Zoll | mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Abmessungen des JIC-Hydraulikarmaturen-Flare-Rohrendes (ISO 8434-2 / SAE J514)
Größe | TubeO.D. | T UN / UNF | T HauptthreadØ mm | Ø D1mm | |
Zoll | mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Abmessungen des JIC-Hydraulikarmaturen-Schwenksteckers (ISO 8434-2 / SAE J514)
Größe | TubeO.D. | T UN / UNF | SWmm | Ø D5 Threadcore Durchmesser mm | Ø D2mm | |
Zoll | mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Abmessungen des männlichen Hydraulikadapters 60 ° Kegelende (ISO / DIS 8434-6)
Größe | T BSPP | D2 mm | D3 mm | L1 mm | T1 | T2 BSPP | |
BSPT | NVV (F) | ||||||
02 | G1/8A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G1/4A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G3/8A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G1/2A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G5/8A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G3/4A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G1 1/4A | 28.6 | 36.8 | 22 | 1 1/4 | 3/4 1 1 1/4 | |
24 | G1 1/2A | 33.3 | 42.7 | 22 | 1 1/2 | 1 1 1/4 1 1/2 | |
32 | G2 A | 46.0 | 54.6 | 25 | 1 1/2 2 | ||
Abmessungen DIN 60 ° Kegelende (DIN 7631)
TubeO.D.mm | T | Ø D1mm | Ø D2mm | L1 mm | SWmm |
4–5 06 08 10 12 15 18 22 28 35 42 | M10×1.5 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×1.5 M38×1.5 M45×1.5 M52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
