Produkttypen: Metrische Rohrverschraubungen mit Biss
Industrienormen: DIN 2353, BSPP DIN 3852-2, ISO 1179-1
Anschlussart E bis F: 24 ° -Kegelende zum Schott, drehbar mit O-Ring, Stiftschraube, Reduzierstück
Form: Ellbogen, 90-Grad-Ellbogen usw.
Arbeitsdruck: 16-63 MPa
Beschlagsmaterial: Messing; Kohlenstoffstahl; Rostfreier Stahl
Anwendung: Landwirtschaftsausrüstung, Automobilprozess, Chemietransfer, Baumaschinen, Kraftstofftransfer, Hydraulik, Produktionsausrüstung, Marine, Materialtransport, mobile Ausrüstung, Ölfeld, Verpackung, Transport

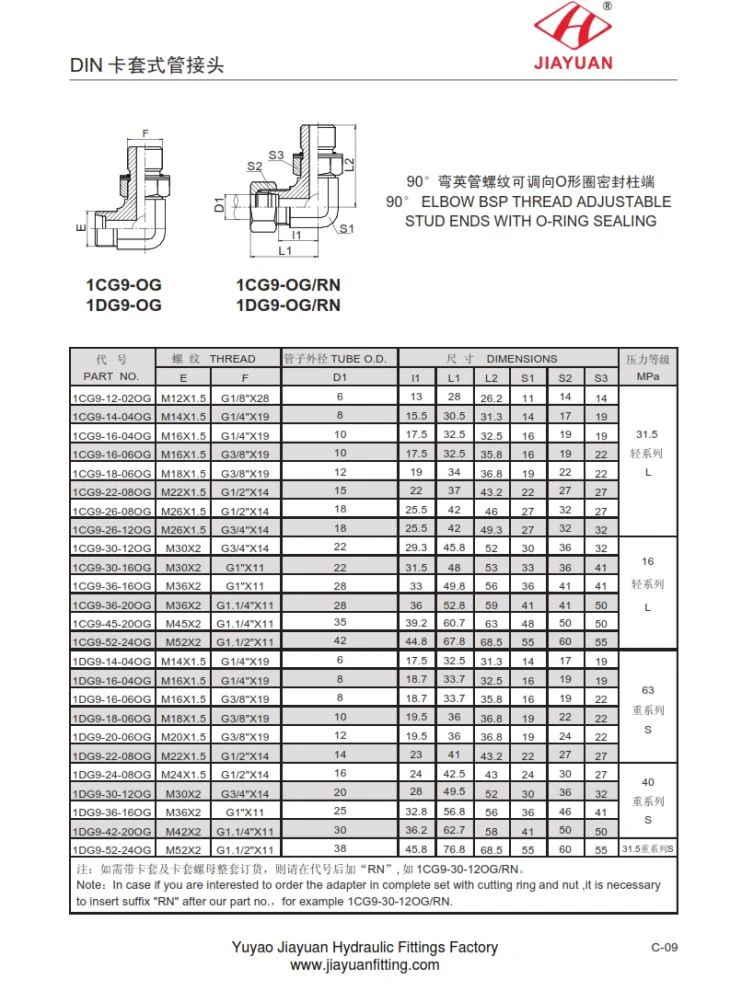

1CG9 1DG9-OG-RN Einstellbarer BSP-Winkelbolzen mit O-Ring-Hydraulikfittings DIN 2353 Abmessung Größentabelle wie folgt
TEIL NR. GEWINDEROHR OD
E F D1
1CG9-12-02OG M12X1.5 G1 / 8 "X28 6
1CG9-14-04OG M14X1.5 G1 / 4 "X19 8
1CG9-16-04OG M16X1.5 G1 / 4 "X19 10
1CG9-16-06OG M16X1.5 G3 / 8 "X19 10
1CG9-18-06OG M18X1.5 G3 / 8 "X19 12
1CG9-22-08OG M22X1.5 G1 / 2 "X14 15
1CG9-26-08OG M26X1.5 G1 / 2 "X14 18
1CG9-26-12OG M26X1.5 G3 / 4 "X14 18
1CG9-30-12OG M30X2 G3 / 4 "X14 22
1CG9-30-16OG M30X2 G1 "X11 22
1CG9-36-16OG M36X2 G1 "X11 28
1CG9-36-20OG M36X2 G1.1 / 4 "X11 28
1CG9-45-20OG M45X2 G1.1 / 4 "X11 35
1CG9-52-24OG M52X2 G1.1 / 2 "X11 42
1DG9-14-04OG M14X1.5 G1 / 4 "X19 6
1DG9-16-04OG M16X1.5 G1 / 4 "X19 8
1DG9-16-06OG M16X1.5 G3 / 8 "X19 8
1DG9-18-06OG M18X1.5 G3 / 8 "X19 10
1DG9-20-06OG M20X1.5 G3 / 8 "X19 12
1DG9-22-08OG M22X1.5 G1 / 2 "X14 14
1DG9-24-08OG M24X1.5 G1 / 2 "X14 16
1DG9-30-12OG M30X2 G3 / 4 "X14 20
1DG9-36-16OG M36X2 G1 "X11 25
1DG9-42-20OG M42X2 G1.1 / 4 "X11 30
1DG9-52-24OG M52X2 G1.1 / 2 "X11 38
