Die DIN 3870-Rohrmutternnormen werden von DIN 2353 und ISO 8434-1 abgedeckt. Es handelt sich um das Original der DIN-Normen in Deutschland, die sich weltweit zunehmender Beliebtheit erfreuen.
Klemmringverschraubungen ohne Löten und Löten - Überwurfmuttern Serie LL.

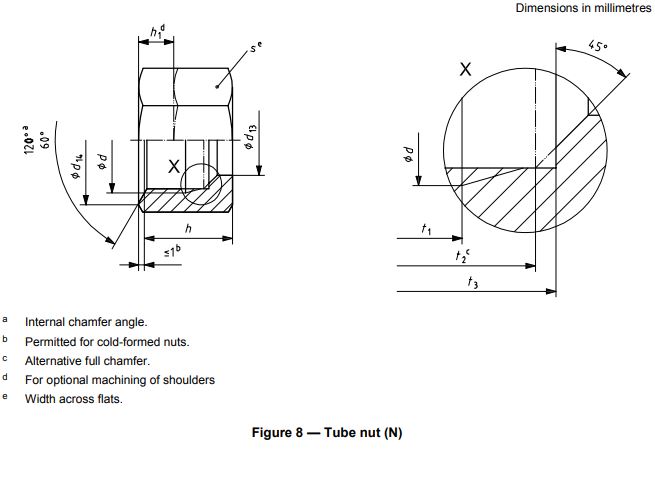

a Innenschrägungswinkel.
b Zulässig für kaltgeformte Muttern.
c Alternative Vollfase.
d Zur optionalen Bearbeitung von Schultern
e Schlüsselweite.
Abbildung 8 - Rohrmutter (N)
Tabelle 5 - Abmessungen der Rohrmutter
Abmessungen in Millimetern
Rohraußengewinde d d13 (B11 b) d14 a ref. t1 min. H h1 s t2 t3
LL
4 M8 × 1 4 - 9,8 5 11 3,5 10 7,5 8
5 M10 × 1 5 - 11,8 5,5 11,5 3,5 12 7,8 8,5
6 M10 × 1 6 - 11,8 5,5 11,5 3,5 12 8,2 8,5
8 M12 × 1 8 - 13,8 6 12 3,5 14 8,7 9
L
6 M12 × 1,5 6 - 13,8 7 14,5 4 14 10 10,5
8 M14 × 1,5 8 - 16,8 7 14,5 4 17 10 10,5
10 M16 × 1,5 10 - 18,8 8 15,5 4 19 11 11,5
12 M18 × 1,5 12 - 21,8 8 15,5 5 22 11 11,5
15 M22 × 1,5 15 - 26,8 8,5 17 5 27 11,5 12,5
18 M26 × 1,5 18 - 31,8 8,5 18 5 32 11,5 13
22 M30 × 2 22 - 35,8 9,5 20 7 36 13,5 14,5
28 M36 × 2 28 - 40,8 10 21 7 41 14 15
35 M45 × 2 - 35,3 49,8 12 24 8 50 16 17
42 M52 × 2 - 42,3 59,6 12 24 8 60 16 17
S
6 M14 × 1,5 6 - 16,8 8,5 16,5 5 17 11 12,5
8 M16 × 1,5 8 - 18,8 8,5 16,5 5 19 11 12,5
10 M18 × 1,5 10 - 21,8 8,5 17,5 5 22 11 12,5
12 M20 × 1,5 12 - 23,8 8,5 17,5 5 24 11 12,5
16 M24 × 1,5 16 - 29,8 10,5 20,5 6 30 13 14,5
20 M30 × 2 20 - 35,8 12 24 8 36 15,5 17
25 M36 × 2 25 - 45,8 14 27 9 46 17 19
30 M42 × 2 30 - 49,8 15 29 10 50 18 20
38 M52 × 2 - 38,3 59,6 17 32,5 10 60 19,5 22,5
Gewindetoleranzen nach ISO 286-2
