Eine Schlauchleitung besteht normalerweise aus drei Teilen: einem Schlauch, Kupplungen (zweiteilig) und Klemmen oder Hülsen (falls erforderlich). Kupplungen und Muffen verfügen in der Regel über Strukturen wie Widerhaken an den Teilen, die mit dem Schlauch in Berührung kommen, um eine gute Reibung zwischen den Kupplungen und dem Schlauch zu erreichen und sicherzustellen, dass die Kupplungen während des Gebrauchs ausreichenden Endkräften standhalten können.
Die Verbindungsformen von Metallkupplungen werden in Gewinde- und Flanschverbindungen unterteilt. Zu den gängigen Dichtungstypen von Gewindekupplungen gehören elastische O-Ring-Dichtung mit 24-Grad-konischer Oberfläche, harte Metalldichtung mit konischer 74-Grad-Oberfläche und elastische O-Ring-Dichtung mit flacher Oberfläche.
Ein paar Definitionen:
- Länge der Schlauchleitung
Die Länge der Schlauchleitung ist der horizontale Abstand, gemessen an den Endflächen der beiden Schlauchkupplungen bzw. der Mitte der Winkelkupplungen.
Die Länge der Schlauchleitung lässt einen Herstellungsfehler von ±1 % zu. Ein zu langer Schlauch beeinträchtigt das Erscheinungsbild und erhöht die Kosten. Wenn es zu kurz ist, gibt es beim Zusammendrücken und Ausdehnen bzw. Zusammendrücken des Schlauchs nicht genügend Raum für die Ausdehnung und Kontraktion, was ebenfalls zur Zerstörung des Schlauchs führt.
- Winkel der Schlauchleitung

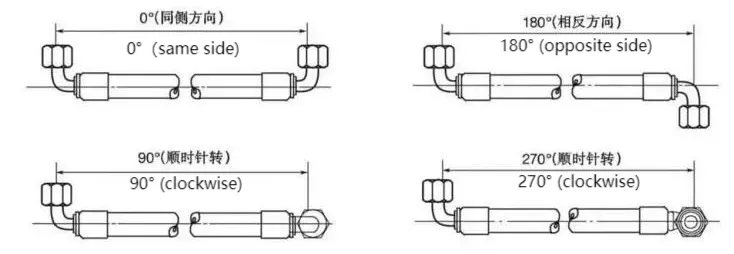

Von einem Montagewinkel spricht man nur, wenn an beiden Enden eine Schlauchleitung mit gebogenen Anschlüssen vorhanden ist. Zu diesem Zeitpunkt lautet die Definitionsmethode des Montagewinkels wie folgt:
Platzieren Sie die Schlauchbaugruppe auf derselben geraden Linie, nehmen Sie die vertikale Richtung eines gebogenen Anschlussstücks am anderen Ende als Referenz und messen Sie den eingeschlossenen Winkel zwischen dem anderen Anschlussstück und dem Anschlussstück am anderen Ende (vertikale Richtung) im Uhrzeigersinn. Dieser eingeschlossene Winkel ist der Montagewinkel. Der zulässige Fehler des Montagewinkels beträgt ±3 Grad.
- Modellnummern der Hydraulikschlauchbaugruppe
Die Modelldarstellungsmethode für Hydraulikschläuche verwendet normalerweise einen Code, der aus Zahlen und Buchstaben zur Darstellung besteht, einschließlich der folgenden Parameter:
Innendurchmesser: Der Durchmesser der Innenschicht des Schlauchs. Die Einheit wird im Allgemeinen in mm angegeben. Je größer der Innendurchmesser, desto stärker ist die Druckbelastbarkeit des Schlauchs.
Drahtdurchmesser: Bezieht sich auf den Durchmesser des in der Verstärkungsschicht verwendeten Stahldrahtes oder der Stahlfaser in mm. Je größer der Drahtdurchmesser ist, desto höher ist die Druckbelastbarkeit des Schlauchs.
Länge: Die Gesamtlänge des Schlauchs in mm.
Druck: Der maximale Druck, dem der Schlauch standhalten kann, normalerweise ausgedrückt in Bar. Je größer der Druck, desto stärker ist die Druckbelastbarkeit des Schlauchs.
In praktischen Anwendungen kann die Modelldarstellungsmethode des Hydraulikschlauchs auch andere spezielle Parameter wie Temperaturbereich, Biegeradius usw. umfassen. Verschiedene Kombinationen dieser Parameter können unterschiedliche Verwendungsanforderungen erfüllen. Bei der Kennzeichnung der Schlauchleitung sind grundsätzlich folgende Vorinformationen einzubeziehen:
Der Schlauchtyp, einschließlich grundlegender Informationen wie Schlauchstruktur und Innendurchmesser;
Der Typ des linken Steckverbinders, einschließlich der Strukturform und der Gewindespezifikation des Steckverbinders;
Der Typ des rechten Steckverbinders, einschließlich der Strukturform und der Gewindespezifikation des Steckverbinders;
Länge, d. h. die Definition der geradlinigen Länge des Schlauchs in mm;
Ergänzende Informationen wie Montagewinkel, Mantel etc.;
Weitere Informationen, beispielsweise besondere Eigenschaften wie Hochtemperaturbeständigkeit und Korrosionsbeständigkeit, dargestellt durch Buchstaben oder Zahlen.
Zum Beispiel das Modell des Parker-Hydraulikschlauchs:
F381CFCF282812-1800-270 Grad,
wobei: F – zeigt an, dass der Schlauch gecrimpt ist;
381 --Seriennummer, die den Serientyp des Schlauchs darstellt, und sein Druckbereich beträgt 88-400 bar, allgemeines 2-lagiges Stahldrahtgeflecht, und der Temperaturbereich beträgt {{4} } Grad zu + 100 Grad ;
CFCF – die externe Verbindungsform der Anschlüsse am linken und rechten Ende; 282812 - Der Außendurchmesser des Stahlrohrs am externen Anschlussende der linken und rechten CF-Anschlüsse beträgt 28 mm und die interne Anschlussspezifikation des Schlauchs beträgt 12 mm.
1800 - die Gesamtlänge der Schlauchleitung; 270 Grad – der Montagewinkel zwischen den beiden Enden des Schlauchs beträgt 270 Grad.
