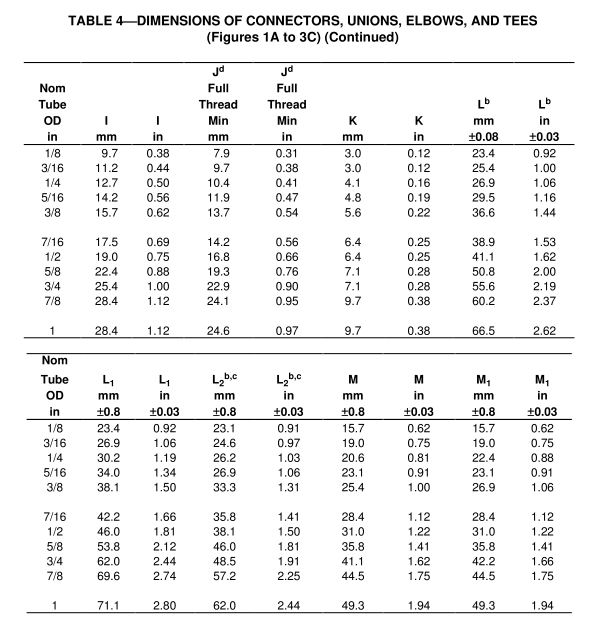

Fittings vom Typ SAE J512 müssen den Angaben in den Abbildungen 1 bis 4 und den Tabellen 3 bis 5 entsprechen.
SAE-STECKVERBINDER, UNIONS, ELBOWS UND TEES-Codenummer wie folgt:
ABBILDUNG 1A (010102)
ABBILDUNG 1B (010101)
ABBILDUNG 1C (010103)
Fig. 2A (010202)
ABBILDUNG 2B (010201)
ABBILDUNG 2C (010203)
ABBILDUNG 2D (010302)
ABBILDUNG 3A (010401)
Fig. 3B (010425)
Fig. 3C (010424)
Für die Größen 3/16 bis 3/8 und 1/2 bis 3/4 sind die in den Abbildungen 1A bis 3C dargestellten SAE-Fackelverschraubungen mit den entsprechenden in SAE J513 angegebenen Kälterohrverschraubungen identisch. Die Sondergrößen-Kombinationsverschraubungen 3/16 bis 3/8 und 1/2 bis 3/4 müssen SAE J513 entsprechen.
