420 Bar SAESTaple-Lock-Armaturen und -Adapter für hydraulische Kraftübertragungskreise. Solche Geräte werden hauptsächlich in Hochdruckanwendungen im Bergbau eingesetzt.
Das TechnicalReference-Dokument soll einige Designaspekte von 420-bar-Super-Staple-Lock-Anschlüssen und -Adaptern klarer gestalten. Dieses Dokument enthält Informationen aus DIN 20043 „Heftklemmen für Hydraulikgetriebekreise“, SAE J 1467 „ClipFastener Fittings“, NCB 638 und BS 6537 „Spezifikation für Heftklammerverbinder für die Anwendung von Hydraulikflüssigkeit“.
Dieses Dokument definiert:
1. Mindestarbeitsdruck der montierten Armatur (einschließlich ihrer Heftklammer)
2. relevante Prüf- und Konformitätsstandards
3. Anordnung der Komponenten&Amp; ihre individuellen Dimensionen
4. Materialspezifikationen für die Komponenten
5. Korrosionsbeständigkeit von Metallkomponenten
6. Identifizierung
7. minimaler Berstdruck
8. Impulsanforderungen an die montierte Armatur
Mindestarbeitsdruck
Tabelle 1 Mindestarbeitsdruck des zusammengebauten Super-Heftklammerverschlusses. Diese Tabelle basiert auf 4: 1 FOS gemäß ISO 7751 „Gummi- und Kunststoffschläuche und Schlauchleitungen. Verhältnis von Druck und Berstdruck zum Arbeitsdruck. “
NenngrößeDNMaximum WorkingPressurebar
25 420
32 420
40 420
50 420
Relevante Standards
ISO 471 Gummi: Temperatur, Luftfeuchtigkeit und Zeiten für Konditionierung und Prüfung.
ISO 1043-1 KunststoffeSymbole und abgekürzte Begriffe Teil 1 Grundlegende Polymere und ihre besonderen Eigenschaften. Beziehen Sie sich auf diese Norm für Stützringe.
ISO 1629 Gummi und Gitter Die Nomenklatur bezieht sich auf O-Ringe (siehe auch DIN3771-4 „Fluidsysteme; O-Ringe; Qualitätsakzeptanzkriterien“).
ISO 1402: 1994 Gummi- und Kunststoffschläuche und Schlauchleitungen Hydrostatische Prüfung. Referto für hydrostatische Tests.
ISO 6803: 1994 Gummi- und Kunststoffschläuche und Schlauchleitungen Hydraulikdruck-Impulsprüfung ohne Biegung. Siehe Hydraulikdruck-Impulstest ohne Biegen.
ISO 7751: 1991 Gummi- und Kunststoffschläuche und Schlauchleitungen. Prüf- und Berstdruckverhältnisse zum Bemessungsarbeitsdruck. Beziehen Sie sich auf die Verhältnisse des Prüfdrucks zum Auslegungsarbeitsdruck.
ASTM B117 Salzsprühtest Beziehen Sie sich auf Methoden zum Salzsprühtest (Nebel).
Beschreibung der Montage der Super-Heftklammern
Maßangaben des Super Staple Lockfittings-Kupplers
Maßangaben der Super Staple Lockfitting-Kupplung
Maßangaben der Heftklammer
Maßangaben des O-Rings

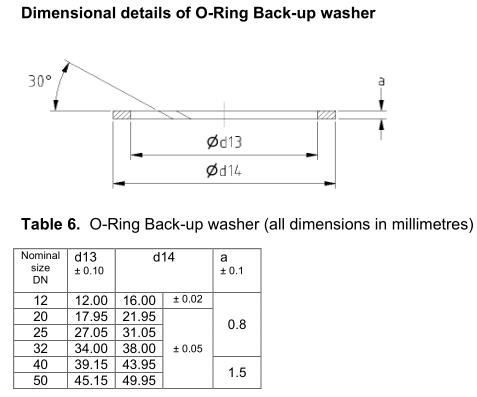

Maßangaben der O-Ring-Unterlegscheibe
Minimaler Berstdruck der Montage
Materialien
Der männliche Heftklammernippel muss aus 1.0718 Stahl gemäß EN10277-3 (Brightsteel-Produkte. Technische Lieferbedingungen. Freischneidende Stähle), Mindestzugfestigkeit 345 MPa, Mindest-UTS 200 MPa hergestellt sein.
Der Heftklammer-Adapter muss aus 1,0718 Stahl gemäß EN10277-3, Mindestzug 345 MPa, mindestens UTS 200 MPa hergestellt sein.
Hinweis: Alle Nippel und Kupplungen mit 420 Stangen und Stecker müssen aus einteiligen Schmiedeteilen bestehen, die kaltköpfig oder aus Stangenmaterial gefertigt sind. Aus mehreren Komponenten gefertigte Armaturen sind ohne schriftliche Genehmigung durch die Ingenieure des Kunden nicht zulässig.
Die Heftklammern sind aus rostfreiem Stahl herzustellen.
Klammern aus rostfreiem Stahl müssen aus rostfreiem Stahl 420S45 hergestellt sein. Die Härte der Klammern muss Rc28 + / - 3 betragen
Der O-Ring muss gemäß ISO 1629 „Gummi und Gitter - Nomenklatur“ hergestellt und aus Nitrilkautschuk (NBR) mit einer Shore A-Härte von 88 + / - 3 hergestellt sein, sofern nicht anders angegeben
Die O-Ring-Unterlegscheibe muss gemäß ISO 1043-1 hergestellt und aus aPolyamid wie Teflon (PTFE), Acetal-Homopolymer hergestellt sein
Korrosionsbeständigkeit (von Metallkomponenten)
Wenn der montierte männliche Nippel, weibliche Kupplung&Amp; Grundnahrungsmittel sind Salzsprühnebelprüfungen gemäß ASTM B117 „Salzsprühnebeltests“. Mindestens 400 Stunden (vor Rotrost) sind erforderlich
Platzen
Die Mindeststoßqualifikation des zusammengebauten männlichen Nippels (mit O-Ring, Sicherungsscheibe), der weiblichen Kupplung und der Heftklammer muss gemäß Tabelle 7 bei Prüfung gemäß ISO 1402 „Gummi und Plastichosen und Schlauchleitungen - hydrostatische Prüfung“ angegeben werden.
Minimaler Berstdruck der Montage
NenngrößeDNMinimum BurstPressurebar
25 1680
32 1680
40 1680
50 1680
Impuls
Die Mindestqualifikationsanforderung beträgt 500.000 Impulszyklen bei dem 1,33-fachen maximalen Nenndruck (dh 560 bar) gemäß ISO 6803 „Gummi- und Kunststoffschläuche und Schlauchleitungen Hydraulikdruck-Impulstest ohne Biegung“ ist pro Baugruppengröße erforderlich.
