SAE-Flanschklemmen werden verwendet, um Flanschverbindungen des Hydraulikölsystems, Hydraulikschlauchbaugruppen, die Flanschköpfe, SAE-Flanschadapter oder Hydraulikschläuche über die O-Ring-Dichtungen mit dem Zylinder zu klemmen.
SAE ist eine Standardabdeckung der Society of Automotive Engineers aus den USA (SAE J518) mit Flanschklemmverbindungen für hydraulische Rohr-, Rohrleitungs- und Schlauchverbindungen. Dieser Standard wurde im März 2013 gemäß der Version J518_201303 von der Website von sae org aufgehoben. Jetzt verwendet Jiayuanfitting geteilte oder einteilige Flanschklemmen nach ISO 6162.
Arten von SAE-Flanschklemmen, einschließlich: Vier-Punkt-Flanschklemmen und geteilte Flanschklemmenhälften. Aber iso sae Flanschklemmen genannt einteilige Flanschklemmen und geteilte Flanschklemmen. Jiayuanfittings hat auch Druckklassifizierungstypen dieser Produkte wie folgend:
SAE-Code 61 3000 psi Flanschklemmen für einteilige und geteilte Ausführungen
SAE-Code 62 6000 psi Flanschklemmen für einteilige und geteilte Ausführungen
SAE-Flanschklemmen-Maßtabelle entspricht ebenfalls ISO 6162, ISO-Nenngröße einschließlich DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Zollgröße: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".

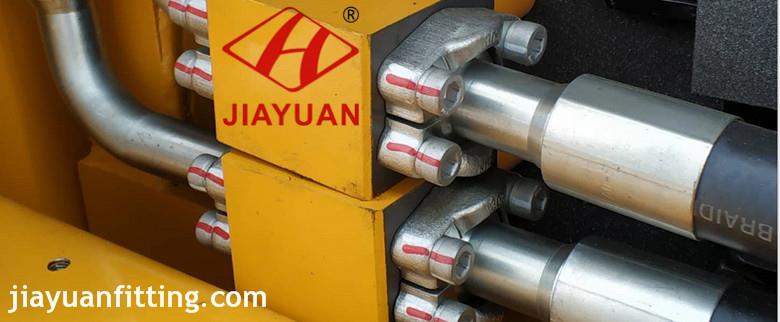

Baugruppen von SAE-Flanschschellen wie abgebildet:
Konfektionierte Flanschverbindung mit einteiliger Flanschklemme (FC oder FCM)
