Die Abmessungen der hydraulischen Flanschverschraubungen entsprechen den 4-Loch-Flanschverbindungen SAE J518 und ISO 6162. Die Enden der Verschraubungen sind mit einem Crimp-Ferrulen-Schlauchende, einem Rohrverbinder der Serie ISO 8434, einer Muffenschweißung und einer Stumpfschweißung sowie einer Buchse wie Metric, BSPP, UNF ausgestattet , NPT, BSPT-Portverbindungen.
Typen von hydraulischen Flanschanschlüssen wie folgt:
Hydraulische Flanschblockverschraubungen werden auch als sae 4-Loch-Blockflanschverschraubungen bezeichnet. Sie sind mit den Abmessungen des Flansches und der Ringnut, der Abmessungen des Flansches mit flachem Flächenanschluss und des Endes des Flanschblocks mit SAE ORB-Anschluss, NPT-Anschluss, BSPP-Anschluss und Buchse ausgestattet Schweiß- und Stumpfschweißtypen.
Hydraulische Flanschschlauchanschlüsse, auch Sae-Flanschkopf-Schlauchanschlüsse genannt, werden mit geteilten Flanschhälften zusammengebaut. Der SAE-Flanschkopf ist mit O-Ring-Nutabmessungen einschließlich 3000 psi und 6000 psi Arbeitsdruck ausgelegt, das Schlauchende ist mit einer Verriegelung von 9000 psi und einem Sprialschlauch von 6000 psi ausgelegt Drahtschlauch 3000 psi. Es gibt zweiteilige Sae-Schlauchflansche und einteilige Schlauchflanschanschlüsse für verschiedene Konstruktionen von Hydraulikschläuchen.
Hydraulische Flanschrohrverschraubungen, auch Sae-Flanschadapter genannt, werden mit Sae-Flanschklemmen zusammengebaut. Der SAE-Flanschkopf ist mit O-Ring-Nutabmessungen ausgeführt. Die Enden der Flanschrohrverschraubungen sind in den geraden Gewindeanschlüssen SAE ORB, metrisch, BSPP und UNF erhältlich. Kegelgewindeanschluss NPT, BSPT. Formen haben gerade, Winkel, Kreuz, T-Stück usw. Zum Verbinden von Hydraulikschläuchen, Hydraulikrohren und Hydraulikschläuchen. Arbeitsdrucktyp haben Flanschadapter Code 62 und Flanschadapter Code 61.
Hydraulische Flanschschweißfittings, auch Sae-Schweißflanschfittings genannt, Schweißrohrverbindung dauerhaft. SAE-Flanschkopf ist nach ISO 6162-Standardausführung, Schweißfittingsenden sind in Muffenschweißung erhältlich, Stumpfschweißverbindungen. Sie werden mit SAE-Flanschklemme durch Anziehen von 4 Schrauben zusammengebaut .
Materialtypen von hydraulischen Flanscharmaturen und Adaptern:
Hydraulikschlauchflanschanschlüsse aus Edelstahl
Hydraulische Sae-Flanschadapter aus Kohlenstoffstahl
Normen für hydraulische Flanscharmaturen
Die 4-Loch-Flanschverbindungen gemäß SAE J518 und ISO 6162-1 und -2 sind bewährte, leckagefreie Verbindungen, die sich besonders für größere Abmessungen, höhere Drücke und Montage auf engstem Raum eignen. Gewindeanschlüsse wie der SAE-O-Ring mit geradem Gewinde und ISO 6149 sind relativ einfach zu montieren und bieten eine Druckfestigkeit von 6000 psi und höher bis zur Größe
12 (M27). Ab dieser Größe nimmt der Druck ab und die Drehmomente der Baugruppe steigen schnell an. Die 4-Loch-Flanschanschlüsse bieten die Möglichkeit, größere Größen anzuschließen und bei angemessenen Montagemomenten eine höhere Druckfähigkeit zu erzielen.
Videos der Einführungstypen der hydraulischen Flanscharmaturen:
Wenn Sie nicht finden, was Sie brauchen, senden Sie bitte eine E-Mail an jyray@72338.com
Verbindungsarbeiten an der hydraulischen Flanschverbindung
Die Vierbolzen-Flanschverbindung (SAE J518) ist eine bewährte leckagefreie Verbindung, die besonders für größere Größen geeignet ist. Infolgedessen hat es weltweite Akzeptanz erreicht.

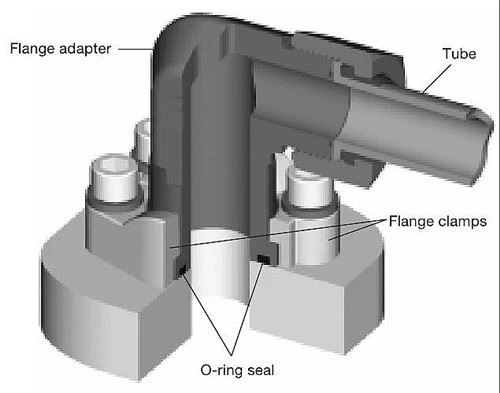

Der Verbindungserfolg liegt in seiner Einfachheit. Es handelt sich um eine statische Gleitringdichtung mit einem O-Ring mit hoher Härte für die Dichtung sowie Klemmen und Schrauben für die Haltekraft, wie in Abb. L3 gezeigt. Alternativ befindet sich eine geklebte Dichtungsplatte zwischen der Anschlussfläche und der flachen Fläche eines mechanisch geformten Flanschrohrs, wie in Fig. L4 gezeigt, um die gleichen Ergebnisse zu erzielen.
Die (O-Ring-) Dichtung wird zwischen dem Boden der Nut im Flanschkopf und der flachen Oberfläche der Öffnung oder des Flanschkissens zusammengedrückt, wodurch eine zuverlässige weiche Abdichtung gewährleistet wird. Die alternative Dichtungsplatte hat an der Innenkante eine Gummi-Dichtung mit hoher Härte, die zwischen den beiden flachen Oberflächen zusammengedrückt wird und eine weiche Dichtung mit der gleichen Zuverlässigkeit bietet. Ein Metall-Metall-Kontakt an der Außenseite des Flansches mit der Anschlussfläche verhindert, dass die Dichtung unter Druck extrudiert. Dieser Metall-Metall-Kontakt wird durch die Klemmkraft aufrechterhalten, die durch Anziehen der Schrauben über die Klemmen erzeugt wird.
Dieses einfache Design bietet mehrere Vorteile gegenüber Anschlussverbindungen mit Gewinde wie NPTF, SAE, BSPP, ISO 6149 usw. in größeren Größen:
• Möglichkeit zum Anschließen eines Rohrs mit einem Außendurchmesser von bis zu 5 Zoll (nur Code 61)
• Für die vier Schrauben ist ein viel geringeres Anzugsmoment erforderlich als für die Gewindeöffnung gleicher Größe
• Ein geringeres Anzugsmoment bedeutet kleinere Schraubenschlüssel und Schraubenschwenkspielräume - eine einfache Montage auf engstem Raum
• Bis zu 6000 psi bei einer Größe von 2 Zoll (nur Code 62)
• Ein einziger Dichtungspunkt zwischen der Rohr- / Rohr- / Schlauchleitung und dem Anschluss
• Einfache Demontage durch Verwendung von geteilten Klemmen
Die Verbindung hat einen Nachteil: Sie erfordert einen größeren Bereich (Footprint) auf der Komponente als ein gleichwertiger Gewindeanschluss.
