BSP-Konus-G-O-Ring-Stecker
Der BSP-Armaturenkatalog wird in Großbritannien, Irland, Kanada, den USA usw. angeboten.
Alle BSP 60-Kegelverschraubungen werden durch BS5200 gemäß ISO 8434-6 erklärt.
Die Größe der BSPP-Gewindegrößen ist G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 usw.
BSP ist ein britisches Standardrohr mit 55 Grad Gewindeform.
Das BSPP-Gewinde entspricht den Standards ISO 228 und AS 1722.2.
BSPP-Gewindeführung für viele Dichtungstypen wie BSPP-Anschluss mit 60 ° -Konus zum Sitzrohr, BSPP-Anschluss mit geklebter Dichtung, BSPP-Anschluss mit ED-Dichtung, BSPP-O-Ring, BSPP-O-Ring einstellbar, Typ Sael H, BSPP-Schneidfläche Dichtung Typ B.
BSPP-Rohrverschraubungsadapter für viele Enden wie BSPT-Außengewinde, ORFS-Außengewinde, metrischer ISO 6149-3-Bolzen, JIC-Außengewinde 74, Komatsu-Innengewinde 60, NPT-Außengewinde, SAE-ORB-ISO 11926-3-Außengewinde, JIC-Innengewinde 37Kegel, ORFS weiblich etc.

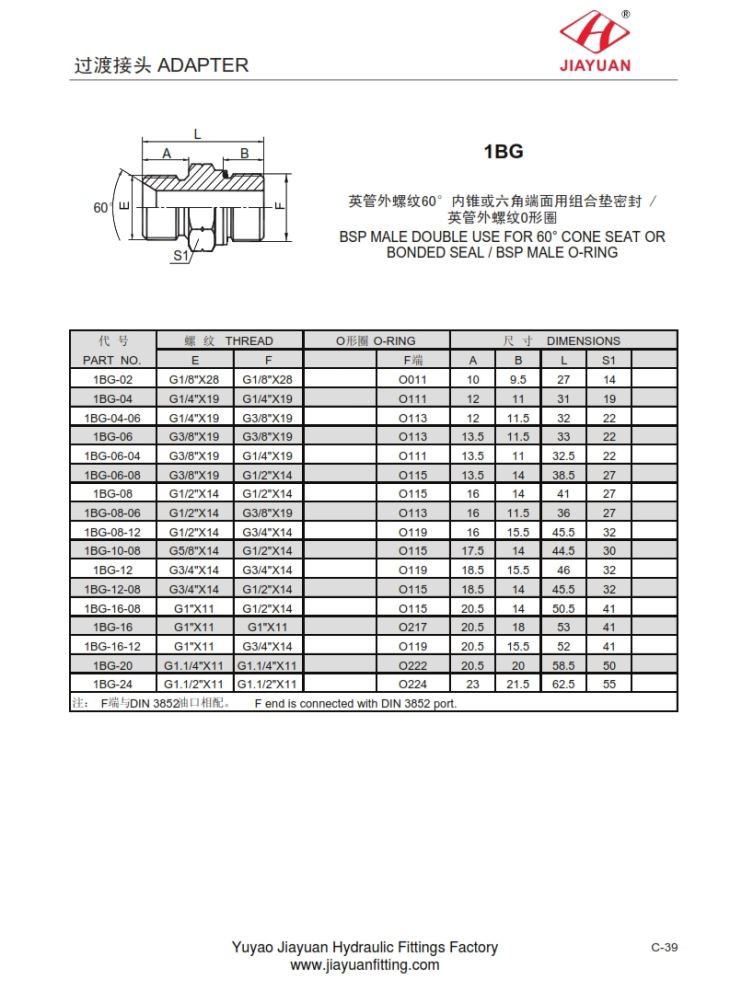

1BG BSP MALE DOPPELBELEGUNG FÜR 60 ° CONE SEAT ODER BONDED SEAL / BSP MALE O-RING
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||||
E | F | F | EIN | B | L | S 1 | |||
1 B G- 02 | G 1/8 " X 28 | G 1/8 " X 28 | O 011 | 10 | 9.5 | 27 | 14 | ||
1 B G- 04 | G 1/4 " X 19 | G 1/4 " X 19 | O 111 | 12 | 11 | 31 | 19 | ||
1 B G- 04 - 06 | G 1/4 " X 19 | G 3/8 " X 19 | O 113 | 12 | 11.5 | 32 | 22 | ||
1 B G- 06 | G 3/8 " X 19 | G 3/8 " X 19 | O 113 | 13.5 | 11.5 | 33 | 22 | ||
1 B G- 06 - 04 | G 3/8 " X 19 | G 1/4 " X 19 | O 111 | 13.5 | 11 | 32.5 | 22 | ||
1 B G- 06 - 08 | G 3/8 " X 19 | G 1/2 " X 14 | O 115 | 13.5 | 14 | 38,5 | 27 | ||
1 B G- 08 | G 1/2 " X 14 | G 1/2 " X 14 | O 115 | 16 | 14 | 41 | 27 | ||
1 B G- 08 - 06 | G 1/2 " X 14 | G 3/8 " X 19 | O 113 | 16 | 11.5 | 36 | 27 | ||
1 B G- 08-12 | G 1/2 " X 14 | G 3/4 " X 14 | O 119 | 16 | 15.5 | 45,5 | 32 | ||
1 B G- 10-08 | G 5/8 " X 14 | G 1/2 " X 14 | O 115 | 17.5 | 14 | 44,5 | 30 | ||
1 B G- 12 | G 3/4 " X 14 | G 3/4 " X 14 | O 119 | 18.5 | 15.5 | 46 | 32 | ||
1 B G- 12 - 08 | G 3/4 " X 14 | G 1/2 " X 14 | O 115 | 18.5 | 14 | 45,5 | 32 | ||
1 B G- 16 - 08 | G 1 X 11 | G 1/2 " X 14 | O 115 | 20.5 | 14 | 50,5 | 41 | ||
1 B G- 16 | G 1 X 11 | G 1 X 11 | O 217 | 20.5 | 18 | 53 | 41 | ||
1 B G-16-12 | G 1 X 11 | G 3/4 " X 14 | O 119 | 20.5 | 15.5 | 52 | 41 | ||
1 B G- 20 | G 1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | O 222 | 20.5 | 20 | 58,5 | 50 | ||
1 B G- 24 | G 1,1 / 2 X 11 | G 1,1 / 2 X 11 | O 224 | 23 | 21.5 | 62,5 | 55 | ||
