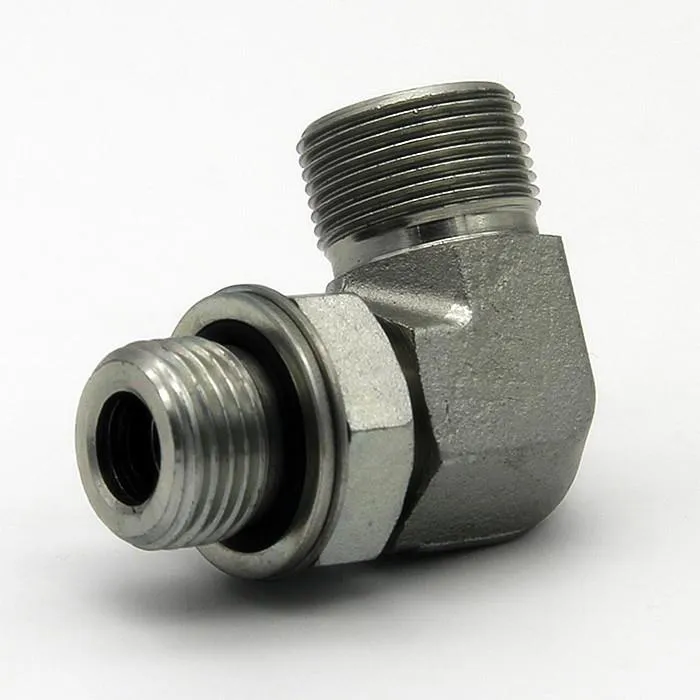

DIN-Fittings einstellbar
video
DIN-Fittings einstellbar

DIN-Fittings einstellbar

Das verstellbare Ende besteht aus einem Außengewindezapfen. Es besteht aus Sicherungsmutter, Sicherungsscheibe, O-Ringen und Sicherungsring. DIN-Verschraubungen sind standardmäßige 24-Grad-Konusverbinder und Schneidringverschraubungen zum Anschließen von Stahlrohren, Adaptern oder Schlauchleitungen. Verstellbare Bolzenverschraubungen werden häufig an den Ellbogen-, T-und Kreuzverschraubungen verwendet, um eine korrekte Ausrichtung der Verschraubungen zu ermöglichen.
Anfrage senden
Jetzt chatten
Beschreibung

Definition: Das verstellbare Ende ist ein Außengewindezapfen. Es besteht aus Sicherungsmutter, Sicherungsscheibe, O-Ringen und Sicherungsring. DIN-Verschraubungen sind standardmäßige 24-Grad-Konusverbinder und Schneidringverschraubungen zum Anschließen von Stahlrohren, Adaptern oder Schlauchleitungen. Verstellbare Bolzenverschraubungen werden häufig an den Ellbogen-, T-und Kreuzverschraubungen verwendet, um eine korrekte Ausrichtung der Verschraubungen zu ermöglichen.

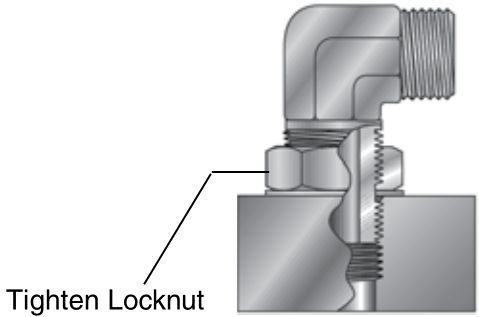

Methoden des einstellbaren Stehbolzens: Es wird mit einer Sicherungsmutter, einer Unterlegscheibe, einer Abdichtung durch O-Ring oder O-Ring + Sicherungsring zusammengebaut. Es gibt vier Standards für den Verschließport wie folgt:

Metrisches Gewinde + O-Ring + Halte-O-Ring (ISO 9974)

Metrisches Gewinde + O-Ring ISO 6149

UN / UNF-Gewinde + O-Ring ISO 11926 SAE J1926 ORB

BSPP-Gewinde + O-Ring + Haltering (ISO 1179)

Stoß- und zyklische Dauerprüfungen (Impulse) sind gemäß ISO 19879 durchzuführen.

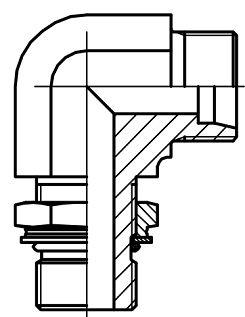

image001image003


Abmessungen, Arbeitsdruck, Leistung, Ebenheit und Passung der einstellbaren Bolzen, O-Ringe, Bezeichnungen der Bolzenenden, bitte kontaktieren Sie uns per E-Mail.

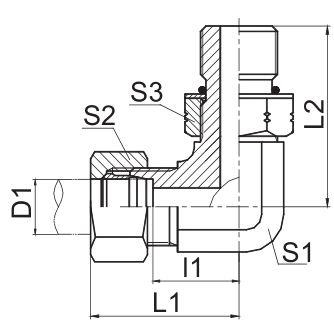

1. Winkelverschraubungen einstellbar 1CH9 / 1DH9

24-Grad-Kegelende / verstellbarer O-Ring mit Bolzenende ISO 6149 oder O-Ring + Sicherungsring ISO 9974

1CH4 / 1DH4 für die Anzeige der Ellbogenform mit 45 Grad



TEIL NR.

FADEN

D1

O-RING

MASSE

MPa

E

F

TUBE OD

l1

L1

L2

S1

S2

S3

1CH9-12-10OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26,5

11

14

14

31,5 l

1CH9-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

1CH9-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17,5

32,5

34

16

19

19

1CH9-18-16OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

1CH9-22-18OG

M22X1.5

M18X1.5

fünfzehn

O15.3X2.4

22

37

39,5

22

27

24

1CH9-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

1CH9-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16L

1CH9-36-33OG

M36X2

M33X2

28

O29.5X3.0

33.3

49,8

54

36

41

41

1DH9-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17,5

32,5

32

14

17

17

63S

1DH9-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18,7

33,7

34

16

19

19

1DH9-18-16OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

1DH9-20-18OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

1DH9-22-20OG

M22X1.5

M20X1.5

14

O17.3X2.4

23

41

40

22

27

27

1DH9-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

1DH9-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

1DH9-36-33OG

M36X2

M33X2

25

O29.5X3.0

32,8

56,8

54

36

46

41

1DH9-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62,7

57,2

41

50

50

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel 1DH9-20-18OG / RN.

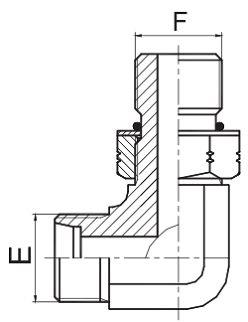

2. Winkelverschraubungen einstellbar 1CO9 / 1DO9

24-Grad-Kegelende / verstellbarer O-Ring mit Bolzenende nach ISO 11926

1CO4 / 1DO4 für die Anzeige der 45 ° -Bogenform



TEIL NR.

FADEN

TUBE OD

MASSE

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CO9-12-04OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 l

1CO9-14-06OG

M14X1.5

9/16 "X18

8

15.5

30,5

31,8

14

17

19

1CO9-16-06OG

M16X1.5

9/16 "X18

10

17,5

32,5

33.3

16

19

19

1CO9-18-08OG

M18X1.5

3/4 "X16

12

19

34

37,5

19

22

24

1CO9-22-10OG

M22X1.5

7/8 "X14

fünfzehn

22

37

44

22

27

27

1CO9-22-08OG

M22X1.5

3/4 "X16

fünfzehn

22

37

39,5

22

27

24

1CO9-26-12OG

M26X1.5

1,1 / 16 "X12

18

25,5

42

51

27

32

32

1CO9-30-12OG

M30X2

1,1 / 16 "X12

22

29.3

45,8

53.5

30

36

32

16L

1CO9-36-12OG

M36X2

1,1 / 16 "X12

28

33,5

47,8

57,5

36

41

41

1CO9-36-16OG

M36X2

1,5 / 16 "X12

28

33.3

49,8

57,5

36

41

41

1CO9-45-20OG

M45X2

1,5 / 8 "X12

35

39.2

60,7

63

48

50

50

1CO9-52-24OG

M52X2

1,7 / 8 "X12

42

44,8

67,8

70,5

55

60

55

1DO9-14-04OG

M14X1.5

7/16 "X20

6

17,5

32,5

30

14

17

17

63S

1DO9-16-06OG

M16X1.5

9/16 "X18

8

18,7

33,7

33.3

16

19

19

1DO9-18-06OG

M18X1.5

9/16 "X18

10

19.5

36

33,5

19

22

19

1DO9-18-08OG

M18X1.5

3/4 "X16

10

19.5

36

37,5

19

22

24

1DO9-20-08OG

M20X1.5

3/4 "X16

12

19.5

36

37,5

19

24

24

1DO9-22-10OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

1DO9-24-10OG

M24X1.5

7/8 "X14

16

24

42,5

46,5

24

30

27

40S

1DO9-30-12OG

M30X2

1,1 / 16 "X12

20

28.3

49,8

53.5

30

36

32

1DO9-36-16OG

M36X2

1,5 / 16 "X12

25

32,8

56,8

57,5

36

46

41

1DO9-42-20OG

M42X2

1,5 / 8 "X12

30

36.2

62,7

59,5

41

50

50

1DO9-52-24OG

M52X2

1,7 / 8 "X12

38

45,8

76,8

70,5

55

60

55

31,5S

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel 1CO9-30-120G / RN.


3. Winkelverschraubungen einstellbar 1CG9 / 1DG9

24-Grad-Kegelende / verstellbarer O-Ring mit Bolzenende + Haltering ISO 1179

1CG4 / 1DG4 für die Anzeige der Ellbogenform mit 45 Grad



TEIL NR.

FADEN

TUBE OD

MASSE

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CG9-12-02OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31,5 l

1CG9-14-04OG

M14X1.5

G1 / 4 "X19

8

15.5

30,5

31.3

14

17

19

1CG9-16-04OG

M16X1.5

G1 / 4 "X19

10

17,5

32,5

32,5

16

19

19

1CG9-16-06OG

M16X1.5

G3 / 8 "X19

10

17,5

32,5

35,8

16

19

22

1CG9-18-06OG

M18X1.5

G3 / 8 "X19

12

19

34

36,8

19

22

22

1CG9-22-08OG

M22X1.5

G1 / 2 "X14

fünfzehn

22

37

43.2

22

27

27

1CG9-26-08OG

M26X1.5

G1 / 2 "X14

18

25,5

42

46

27

32

27

1CG9-26-12OG

M26X1.5

G3 / 4 "X14

18

25,5

42

49.3

27

32

32

1CG9-30-12OG

M30X2

G3 / 4 "X14

22

29.3

45,8

52

30

36

32

16L

1CG9-30-16OG

M30X2

G1 "X11

22

31,5

48

53

33

36

41

1CG9-36-16OG

M36X2

G1 "X11

28

33

49,8

56

36

41

41

1CG9-36-20OG

M36X2

G1.1 / 4 "X11

28

36

52,8

59

41

41

50

1CG9-45-20OG

M45X2

G1.1 / 4 "X11

35

39.2

60,7

63

48

50

50

1CG9-52-24OG

M52X2

G1.1 / 2 "X11

42

44,8

67,8

68,5

55

60

55

1DG9-14-04OG

M14X1.5

G1 / 4 "X19

6

17,5

32,5

31.3

14

17

19

63S

1DG9-16-04OG

M16X1.5

G1 / 4 "X19

8

18,7

33,7

32,5

16

19

19

1DG9-16-06OG

M16X1.5

G3 / 8 "X19

8

18,7

33,7

35,8

16

19

22

1DG9-18-06OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36,8

19

22

22

1DG9-20-06OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36,8

19

24

22

1DG9-22-08OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

1DG9-24-08OG

M24X1.5

G1 / 2 "X14

16

24

42,5

43

24

30

27

40S

1DG9-30-12OG

M30X2

G3 / 4 "X14

20

28

49,5

52

30

36

32

1DG9-36-16OG

M36X2

G1 "X11

25

32,8

56,8

56

36

46

41

1DG9-42-20OG

M42X2

G1.1 / 4 "X11

30

36.2

62,7

58

41

50

50

1DG9-52-24OG

M52X2

G1.1 / 2 "X11

38

45,8

76,8

68,5

55

60

55

31,5S

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel 1CG9-30-12OG / RN.

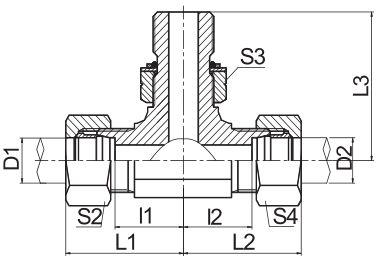

4. Führen Sie die T-Stück-Fittings einstellbar ACCH / ADDH aus

24-Grad-Kegel / 24-Grad-Kegel / Einstellbarer O-Ring mit Bolzenende ISO 6149 oder O-Ring + Haltering ISO 9974



TEIL NR.

FADEN

D1, D2

O-RING

MASSE

MPa

E, F

G

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCH-12-12-10OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26,5

11

14

14

31,5 l

ACCH-14-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

ACCH-16-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17,5

32,5

34

16

19

19

ACCH-18-18-16OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACCH-22-22-18OG

M22X1.5

M18X1.5

fünfzehn

O15.3X2.4

22

37

39,5

22

27

24

ACCH-26-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

ACCH-30-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16L

ACCH-36-36-33OG

M36X2

M33X2

28

O29.2X3.0

33.3

49,8

54

36

41

41

ADDH-14-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17,5

32,5

32

14

17

17

63S

ADDH-16-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18,7

33,7

34

16

19

19

ADDH-18-18-16OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADDH-20-20-18OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADDH-24-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

ADDH-30-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

ADDH-36-36-33OG

M36X2

M33X2

25

O29.2X3.0

32,8

56,8

54

36

46

41

ADDH-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62,7

57,2

41

50

50

Hinweis: 1. Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel ACCH-30-30-27OG / RN.
2. Das G-Ende ist mit dem ISO 9974-1-Port und dem ISO 6149-1-Port ohne Sicherungsring verbunden.

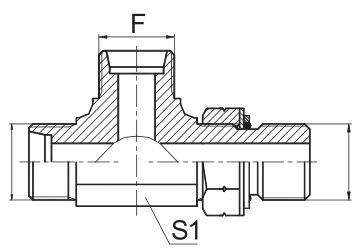

5. Führen Sie die T-Stück-Anpassungen ACCO / ADDO aus

24-Grad-Kegel / 24-Grad-Kegel / O-Ring mit verstellbarem Bolzenende nach ISO 11926




TEIL NR.

FADEN

TUBE OD

MASSE

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCO-12-12-04OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 l

ACCO-14-14-06OG

M14X1.5

9/16 "X18

8

15.5

30,5

31,8

14

17

19

ACCO-16-16-06OG

M16X1.5

9/16 "X18

10

17,5

32,5

33.3

16

19

19

ACCO-18-18-08OG

M18X1.5

3/4 "X16

12

19

34

37,5

19

22

24

ACCO-22-22-10OG

M22X1.5

7/8 "X14

fünfzehn

22

37

44

22

27

27

ACCO-26-26-12OG

M26X1.5

1,1 / 16 "X12

18

25,5

42

51

27

32

32

ACCO-30-30-12OG

M30X2

1,1 / 16 "X12

22

29.3

45,8

53.5

30

36

32

16L

ACCO-36-36-16OG

M36X2

1,5 / 16 "X12

28

33.3

49,8

57,5

36

41

41

ACCO-45-45-20OG

M45X2

1,5 / 8 "X12

35

39.2

60,7

63

48

50

50

ADDO-14-14-04OG

M14X1.5

7/16 "X20

6

17,5

32,5

30

14

17

17

63S

ADDO-16-16-06OG

M16X1.5

9/16 "X18

8

18,7

33,7

33.3

16

19

19

ADDO-18-18-06OG

M18X1.5

9/16 "X18

10

19.5

36

33,5

19

22

19

ADDO-20-20-08OG

M20X1.5

3/4 "X16

12

19.5

36

37,5

19

24

24

ADDO-22-22-10OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

ADDO-24-24-10OG

M24X1.5

7/8 "X14

16

24

42,5

46,5

24

30

27

40S

ADDO-30-30-12OG

M30X2

1,1 / 16 "X12

20

28.3

49,8

53.5

30

36

32

ADDO-36-36-16OG

M36X2

1,5 / 16 "X12

25

32,8

56,8

57,5

36

46

41

ADDO-42-42-20OG

M42X2

1,5 / 8 "X12

30

36.2

62,7

59,5

41

50

50

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel ACCO-30-30-12OG / RN.


6. Führen Sie die T-Stück-Anpassungen ACCG / ADDG aus

24 ° -Kegel / 24 ° -Kegel / O-Ring mit verstellbarem Bolzenende + Haltering ISO 1179



TEIL NR.

FADEN

TUBE OD

MASSE

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCG-12-12-02OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31,5
L

ACCG-14-14-04OG

M14X1.5

G1 / 4 "X19

8

15.5

30,5

31.3

14

17

19

ACCG-16-16-04OG

M16X1.5

G1 / 4 "X19

10

17,5

32,5

32,5

16

19

19

ACCG-18-18-06OG

M18X1.5

G3 / 8 "X19

12

19

34

36,8

19

22

22

ACCG-22-22-08OG

M22X1.5

G1 / 2 "X14

fünfzehn

22

37

43.2

22

27

27

ACCG-26-26-08OG

M26X1.5

G1 / 2 "X14

18

25,5

42

46,5

27

32

27

ACCG-30-30-12OG

M30X2

G3 / 4 "X14

22

29.3

45,8

52

30

36

32

16
L

ACCG-36-36-16OG

M36X2

G1 "X11

28

33.3

49,8

56

36

41

41

ACCG-45-45-20OG

M45X2

G1.1 / 4 "X11

35

39.2

60,7

63

48

50

50

ADDG-14-14-04OG

M14X1.5

G1 / 4 "X19

6

17,5

32,5

31.3

14

17

19

63S

ADDG-16-16-04OG

M16X1.5

G1 / 4 "X19

8

18,7

33,7

32,5

16

19

19

ADDG-18-18-06OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36,8

19

22

22

ADDG-20-20-06OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36,8

19

24

22

ADDG-22-22-08OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

ADDG-24-24-08OG

M24X1.5

G1 / 2 "X14

16

24

42,5

44

24

30

27

40S

ADDG-30-30-12OG

M30X2

G3 / 4 "X14

20

28.3

49,8

52

30

36

32

ADDG-36-36-16OG

M36X2

G1 "X11

25

32,8

56,8

56

36

46

41

ADDG-42-42-20OG

M42X2

G1.1 / 4 "X11

30

36.2

62,7

58

41

50

50

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenummer das Suffix "RN" einfügen, z. B. ACCG-18-18-06OG / RN.


7. Abzweig-T-Stücke einstellbar ACHC / ADHS

24-Grad-Kegel / verstellbarer Bolzenende-O-Ring ISO 6149 oder O-Ring + Haltering ISO 9974/24 Grad




TEIL NR.

FADEN

D1, D2

O-Ring

MASSE

MPa

Z.B

F

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACHC-12-10-12OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26,5

11

14

14

31,5 l

ACHC-14-12-14OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

ACHC-16-14-16OG

M16X1.5

M14X1.5

10

O11.3X2.4

17,5

32,5

34

16

19

19

ACHC-18-16-18OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACHC-22-18-22OG

M22X1.5

M18X1.5

fünfzehn

O15.3X2.4

22

37

39,5

22

27

24

ACHC-26-22-26OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

ACHC-30-27-30OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16

ACHC-36-33-36OG

M36X2

M33X2

28

O29.2X3.0

33.3

49,8

54

36

41

41

ADHS-14-12-14OG

M14X1.5

M12X1.5

6

O09.3X2.4

17,5

32,5

32

14

17

17

63S

ADHS-16-14-16OG

M16X1.5

M14X1.5

8

O11.3X2.4

18,7

33,7

34

16

19

19

ADHS-18-16-18OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADHS-20-18-20OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADHS-24-22-24OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

ADHS-30-27-30OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

ADHS-36-33-36OG

M36X2

M33X2

25

O29.2X3.0

32,8

56,8

54

36

46

41

ADHS-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62,7

57,2

41

50

50

Hinweis: 1. Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel ACHC-30-27-30OG / RN.
2. Das F-Ende ist mit dem ISO 9974-1-Port und dem ISO-6149-1-Port ohne Sicherungsring verbunden.


8. Abzweig-T-Stücke Einstellbare ACOC / ADOD

24-Grad-Kegel / einstellbarer O-Ring mit Bolzenende ISO 11926/24-Grad-Kegel



TEIL NR.

FADEN

TUBE OD

MASSE

MPa

Z.B

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACOC-12-04-12OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 l

ACOC-14-06-14OG

M14X1.5

9/16 "X18

8

15.5

30,5

31,8

14

17

19

ACOC-16-06-16OG

M16X1.5

9/16 "X18

10

17,5

32,5

33.3

16

19

19

ACOC-18-08-18OG

M18X1.5

3/4 "X16

12

19

34

37,5

19

22

24

ACOC-22-10-22OG

M22X1.5

7/8 "X14

fünfzehn

22

37

44

22

27

27

ACOC-26-12-26OG

M26X1.5

1,1 / 16 "X12

18

25,5

42

51

27

32

32

ACOC-30-12-30OG

M30X2

1,1 / 16 "X12

22

29.3

45,8

53.5

30

36

32

16L

ACOC-36-16-36OG

M36X2

1,5 / 16 "X12

28

33.3

49,8

57,5

36

41

41

ACOC-45-20-45OG

M45X2

1,5 / 8 "X12

35

39.2

60,7

63

48

50

50

ADOD-14-04-14OG

M14X1.5

7/16 "X20

6

17,5

32,5

30

14

17

17

63S

ADOD-16-06-16OG

M16X1.5

9/16 "X18

8

18,7

33,7

33.3

16

19

19

ADOD-18-06-18OG

M18X1.5

9/16 "X18

10

19.5

36

33,5

19

22

19

ADOD-20-08-20OG

M20X1.5

3/4 "X16

12

19.5

36

37,5

19

24

24

ADOD-22-10-22OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

ADOD-24-10-24OG

M24X1.5

7/8 "X14

16

24

42,5

46,5

24

30

27

40S

ADOD-30-12-30OG

M30X2

1,1 / 16 "X12

20

28.3

49,8

53.5

30

36

32

ADOD-36-16-36OG

M36X2

1,5 / 16 "X12

25

32,8

56,8

57,5

36

46

41

ADOD-42-20-42OG

M42X2

1,5 / 8 "X12

30

36.2

62,7

59,5

41

50

50

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel ACOC-30-12-30OG / RN.


9. Abzweig-T-Stücke Einstellbare ACGC / ADGD

24-Grad-Konus / einstellbarer O-Ring mit Bolzenende + Haltering ISO 1179/24-Grad-Konus



TEIL NR.

FADEN

TUBE OD

MASSE

MPa

Z.B

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACGC-12-02-12OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31,5 l

ACGC-14-04-14OG

M14X1.5

G1 / 4 "X19

8

15.5

30,5

31.3

14

17

19

ACGC-16-04-16OG

M16X1.5

G1 / 4 "X19

10

17,5

32,5

32,5

16

19

19

ACGC-18-06-18OG

M18X1.5

G3 / 8 "X19

12

19

34

36,8

19

22

22

ACGC-22-08-22OG

M22X1.5

G1 / 2 "X14

fünfzehn

22

37

43.2

22

27

27

ACGC-26-08-26OG

M26X1.5

G1 / 2 "X14

18

25,5

42

46,5

27

32

27

ACGC-30-12-30OG

M30X2

G3 / 4 "X14

22

29.3

45,8

52

30

36

32

16L

ACGC-36-16-36OG

M36X2

G1 "X11

28

33.3

49,8

56

36

41

41

ACGC-45-20-45OG

M45X2

G1.1 / 4 "X11

35

39.2

60,7

63

48

50

50

ADGD-14-04-14OG

M14X1.5

G1 / 4 "X19

6

17,5

32,5

31.3

14

17

19

63S

ADGD-16-04-16OG

M16X1.5

G1 / 4 "X19

8

18,7

33,7

32,5

16

19

19

ADGD-18-06-18OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36,8

19

22

22

ADGD-20-06-20OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36,8

19

24

22

ADGD-22-08-22OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

ADGD-24-08-24OG

M24X1.5

G1 / 2 "X14

16

24

42,5

44

24

30

27

40S

ADGD-30-12-30OG

M30X2

G3 / 4 "X14

20

28.3

49,8

52

30

36

32

ADGD-36-16-36OG

M36X2

G1 "X11

25

32,8

56,8

56

36

46

41

ADGD-42-20-42OG

M42X2

G1.1 / 4 "X11

30

36.2

62,7

58

41

50

50

Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel ACGC-18-06-18OG / RN.


Beliebte label: DIN-Beschläge einstellbar, China, Hersteller, Lieferant, Brauch, Messing, Swagelok, Parker, Stauff, Brennan, Edelstahl

Das könnte dir auch gefallen
Anfrage senden
Produktkategorie
Neueste Produkte
Kontaktieren Sie uns

(0/10)

clearall
