Banjo Swivel und Beschläge

Ein Banjo-Fitting besteht aus Winkelstück, T-Stück oder Kreuzverbinder, hohlem Blot, O-Ringen für Blot-Bolzen, zwei Dichtungsmethoden des Ports, einer ist ein weicher Dichtring, ein anderer ist ein Metalldichtring oder eine Messingscheibe. Metrische Banjo-Kupplungen werden häufig in mobilen Hochdruckhydrauliksystemen wie Baggern, Ladern, Gabelstaplern, Lastwagen usw. gefunden.

Anfrage senden

Jetzt chatten

Beschreibung

Definition: Ein Banjo-Fitting besteht aus Winkelstück, T-Stück oder Kreuzverbinder, hohlem Blot, O-Ringen für Blot-Bolzen, zwei Dichtungsmethoden des Anschlusses, einer ist ein weicher Dichtring, ein anderer ist ein Metalldichtring oder eine Messingscheibe. Metric-Banjo-Kupplungen werden häufig in mobilen Hochdruckhydrauliksystemen wie Baggern, Ladern, Gabelstaplern, Lastwagen usw. gefunden. Das DIN-Anschlussende ist ein Standard von 24-Grad-Konusverbindern an Schlauchleitungen, nahtlosen Rohren oder Adaptern.

Montageverfahren für Banjo-Kupplungen: Im Vergleich zu einstellbaren Überwurfmuttern mit Winkel-, T-Stück- oder Kreuzbeschlägen können Banjo-Adapter einen kleineren kreisförmigen Querschnitt aufweisen. einfacher in Bezug auf den Verbinder gedreht zu werden, müssen Sie nur den Fleck festziehen, um ihn unabhängig vom Drehmomentschlüssel zu montieren.

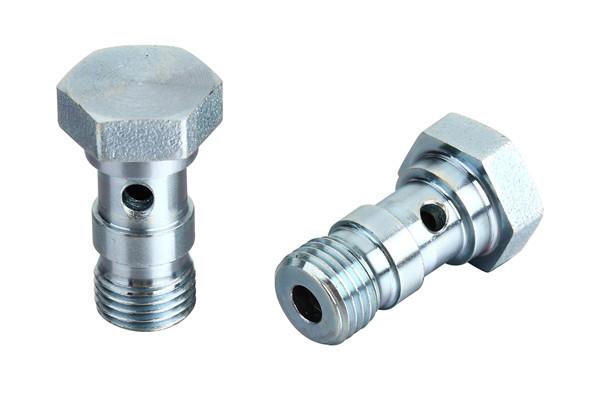

Bild der Banjo-Kupplung

1. Banjo-Verschraubungen Winkelverschraubung 1CI / 1DI

DIN 24 ° -Kegel / metrisches Außengewinde mit weichem Dichtring nach ISO 9974

TEIL NR.	FADEN		D1	MASSE								BOLZEN	O-RING	SIEGEL	MPa
TEIL NR.	E	F	TUBE OD	l	l1	L1	l2	L2	S1	S2	S3	BOLZEN	O-RING	SIEGEL	MPa
1CI-12-B02	M12X1.5	G1 / 8 "	6	8	11	25,5	12	27	14	17	14	720B-02I	O08.1X1.6	ZHD-10	31,5 l
1CI-14-B04	M14X1.5	G1 / 4 "	8	12	14.5	33	15.5	30	19	24	17	720B-04I	O11.3X2.4	ZHD-14
1CI-16-B04	M16X1.5	G1 / 4 "	10	12	14.5	33	16.5	31	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1CI-18-B06	M18X1.5	G3 / 8 "	12	12	16.5	38	19	34,5	24	27	22	720B-06I	O15.3X2.4	ZHD-18
1CI-22-B08	M22X1.5	G1 / 2 "	fünfzehn	14	21,5	49	22.5	38	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1CI-26-B08	M26X1.5	G1 / 2 "	18	14	21,5	49	22	38	27	32	32	720B-08I	O19.3X2.4	ZHD-22
1CI-30-B12	M30X2	G3 / 4 "	22	16	24	56	28,5	45	36	41	36	720B-12I	O23.5X3.0	ZHD-27	16L
1CI-36-B16	M36X2	G1 "	28	18	30,5	71	33	50	41	50	41	720B-16I	O29.5X3.0	ZHD-33
1CI-45-B20	M45X2	G1.1 / 4 "	35	20	35,5	82	37	59	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1CI-52-B24	M52X2	G1.1 / 2 "	42	22	40,5	93	41,5	64	55	70	60	720B-24I	O44.5X3.0	ZHD-48
1DI-14-B04	M14X1.5	G1 / 4 "	6	12	14.5	33	17,5	32	19	24	17	720B-04I	O11.3X2.4	ZHD-14	63S
1DI-16-B04	M16X1.5	G1 / 4 "	8	12	14.5	33	17,5	32	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1DI-18-B06	M18X1.5	G3 / 8 "	10	12	16.5	38	21	38	24	30	22	720B-06I	O15.3X2.4	ZHD-18
1DI-20-B06	M20X1.5	G3 / 8 "	12	12	16.5	38	21	38	24	30	24	720B-06I	O15.3X2.4	ZHD-18
1DI-22-B08	M22X1.5	G1 / 2 "	14	14	21,5	49	23.5	41	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1DI-24-B08	M24X1.5	G1 / 2 "	16	14	21,5	49	23	41	27	32	30	720B-08I	O19.3X2.4	ZHD-22
1DI-30-B12	M30X2	G3 / 4 "	20	16	24	56	27,5	49	36	41	36	720B-12I	O23.5X3.0	ZHD-27	40S
1DI-36-B16	M36X2	G1 "	25	18	30,5	71	32,5	57	41	50	46	720B-16I	O29.5X3.0	ZHD-33
1DI-42-B20	M42X2	G1.1 / 4 "	30	20	35,5	82	38	65	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1DI-52-B24	M52X2	G1.1 / 2 "	38	22	40,5	93	42,5	73	55	70	60	720B-24I	O44.5X3.0	ZHD-48
Hinweis Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel 1D1-36-B16RN.

2. Banjo-Verschraubungen Winkelverschraubung 1CI-B / 1DI-B

DIN 24 ° -Kegel / BSPP-Außengewinde mit weichem Dichtring nach ISO 1179

TEIL NR.	FADEN		D1	MASSE								BOLZEN	O-RING	SIEGEL	MPa
TEIL NR.	E	F	TUBE OD	l	l1	L1	l2	L2	S1	S2	S3	BOLZEN	O-RING	SIEGEL	MPa
1CI-12-B02	M12X1.5	G1 / 8 "	6	8	11	25,5	12	27	14	17	14	720B-02I	O08.1X1.6	ZHD-10	31,5 l
1CI-14-B04	M14X1.5	G1 / 4 "	8	12	14.5	33	15.5	30	19	24	17	720B-04I	O11.3X2.4	ZHD-14
1CI-16-B04	M16X1.5	G1 / 4 "	10	12	14.5	33	16.5	31	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1CI-18-B06	M18X1.5	G3 / 8 "	12	12	16.5	38	19	34,5	24	27	22	720B-06I	O15.3X2.4	ZHD-18
1CI-22-B08	M22X1.5	G1 / 2 "	fünfzehn	14	21,5	49	22.5	38	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1CI-26-B08	M26X1.5	G1 / 2 "	18	14	21,5	49	22	38	27	32	32	720B-08I	O19.3X2.4	ZHD-22
1CI-30-B12	M30X2	G3 / 4 "	22	16	24	56	28,5	45	36	41	36	720B-12I	O23.5X3.0	ZHD-27	16L
1CI-36-B16	M36X2	G1 "	28	18	30,5	71	33	50	41	50	41	720B-16I	O29.5X3.0	ZHD-33
1CI-45-B20	M45X2	G1.1 / 4 "	35	20	35,5	82	37	59	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1CI-52-B24	M52X2	G1.1 / 2 "	42	22	40,5	93	41,5	64	55	70	60	720B-24I	O44.5X3.0	ZHD-48
1DI-14-B04	M14X1.5	G1 / 4 "	6	12	14.5	33	17,5	32	19	24	17	720B-04I	O11.3X2.4	ZHD-14	63S
1DI-16-B04	M16X1.5	G1 / 4 "	8	12	14.5	33	17,5	32	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1DI-18-B06	M18X1.5	G3 / 8 "	10	12	16.5	38	21	38	24	30	22	720B-06I	O15.3X2.4	ZHD-18
1DI-20-B06	M20X1.5	G3 / 8 "	12	12	16.5	38	21	38	24	30	24	720B-06I	O15.3X2.4	ZHD-18
1DI-22-B08	M22X1.5	G1 / 2 "	14	14	21,5	49	23.5	41	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1DI-24-B08	M24X1.5	G1 / 2 "	16	14	21,5	49	23	41	27	32	30	720B-08I	O19.3X2.4	ZHD-22
1DI-30-B12	M30X2	G3 / 4 "	20	16	24	56	27,5	49	36	41	36	720B-12I	O23.5X3.0	ZHD-27	40S
1DI-36-B16	M36X2	G1 "	25	18	30,5	71	32,5	57	41	50	46	720B-16I	O29.5X3.0	ZHD-33
1DI-42-B20	M42X2	G1.1 / 4 "	30	20	35,5	82	38	65	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1DI-52-B24	M52X2	G1.1 / 2 "	38	22	40,5	93	42,5	73	55	70	60	720B-24I	O44.5X3.0	ZHD-48
Hinweis Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Teilenr. Das Zusatz "RN" einfügen. zum Beispiel 1D1-36-B16RN.
