1. Definition der SAE-Split-Flansch, ist SAE Society of Automotive Engineers in den USA Standards Organisation für technische Fachleute in den verschiedensten Branchen zu entwickeln. Verschüttet ist von J518 definiert die vier Tupfen geteilten Flansch halb, auch gleich nach BS ISO 6162-1 / 2:2012 Version, es ist eine hydraulische angeflanscht, Rohr, Rohr, Schlauchanschluss. Flanschverbindung mit Klemmen es gibt zwei Arten: Flansch und Einteiler Flansch Klemmen aufgeteilt.
SAE J618 Code 61 und ISO 6162-1 Flansch-Stecker, Anschlüsse und Montageflächen für den Einsatz bei Drücken von 3,5 MPa definieren (35 Bar) bis 35 MPa (350 Bar), DN 13 bis DN 127.
SAE J618 Code 62 und ISO 6162-2 definieren die Flansch-Stecker, Häfen und Montageflächen für den Einsatz bei einem Druck von 42 MPa (420 Bar), DN 13 bis DN 76.
2. Methode der SAE-Split-Flansch-Montage, ist es die 4-Flecken-Port-Verbindung durch den Zusammenbau der Flansch Köpfe, split-Flansch-Klemmen (FCS und FCSM) oder einteilige Flansch Klemmen (FC und FCM), Häfen und Montageflächen für vier Schraube, Split und einteilige Flansch Klemme Typ Anschlüsse und Schlauch Verschraubungen.
 |  |
3. Dimension der SAE-Flansch-Kopf für die Paarung SAE Flansch-Klemmen
Flansch Kopfgröße nach ISO 6162-1
Flansch Kopfgröße nach ISO 6162-2

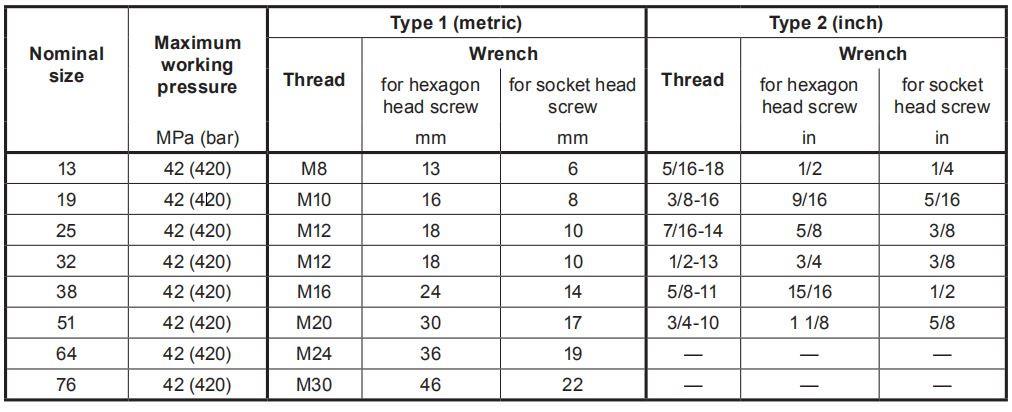

(4) Schraubenschlüssel Größen für die Montage von Flanschverbindungen, die konform zu ISO 6162
Dimension
ISO 6162-1
ISO 6162-2
(1) SAE Split Flansch Hälften flach FHSF-DN
