Beschreibung

1. Definition: Die Konusverbindungen nach DIN 24 ° entsprechen der Norm DIN 3861 / ISO 8434-1, sie sind vom deutschen Typ DIN (DEUTSCHE INDUSTRIAL NORME). Der Unionstyp erfordert, dass die Größe aller Rohrenden der von DIN 3861 geforderten Konizität von 24 Grad von Rohr zu Rohr entspricht.

2. Methoden der Verbindung der DIN-Hydraulikarmaturen, der metrische Stecker hat einen 24 ° -Sitz, passt mit zwei Arten von Buchsen (Mutter + Schneidring-Beißring + Rohr und DKO-Drehgelenk) wie in Diagramm dargestellt:

3. Vorteile von DIN-Rohrverschraubungen wie folgt:

● Gute Dichtungsverbindungen, um bei verschiedenen Anwendungen von Hochdruck-Hydraulikflüssigkeiten leckagefrei zu bleiben, Pneumatik-, Schmierungs- und Kupplungssystem für Landwirtschaft, Ausrüstung, Verfahren und Technik.

● Einfache Wiederverwendbarkeit, Rohrverschraubungen können zur Vereinfachung der Wartung mehrmals montiert werden.

● Weltweite Popularität, Biss-Typ-Design hat eine weltweite Akzeptanz, besonders in Europa und China. Die beliebtesten Armaturen für metrische Rohre.

4. Standards für Material, Oberfläche, Klarheit usw. Spezifikation:

● Material: Armaturen aus Kohlenstoffstahl-GB / T 699-2015 Material-Nr. 35 und 45. Edelstahlfittings GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Messingfittings GB / T 5231-2012 HPb59-1.

● Oberflächenbefestigung aus Stahlfittings ist ein verzinktes Chrom 6-freies Oberflächenschutzverfahren gemäß DIN 267 Teil 9 oder DIN 5094.

● Hydraulikflüssigkeit, Sauberkeit der Teile und Komponenten, Prüfdokument und Grundsätze für die Sammlung, Analyse und Berichterstattung von Schadstoffen gemäß ISO 18413.

5. Abmessungen des 24 ° -Kegelendes (DIN 3865 / ISO 8434-1)

6. Leistungsfunktion von Rohrverschraubungen und Adaptern nach DIN 24 °

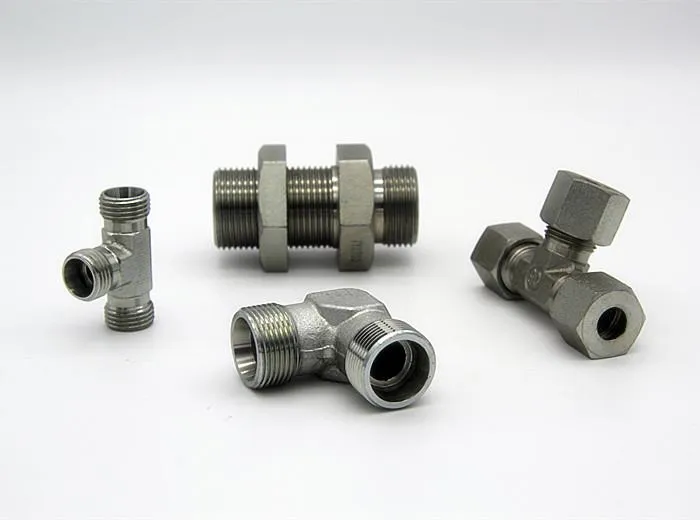

● Formen sind in 45 °, 90 °, Gerade, T-Stück und Kreuz erhältlich.

● Rohrverbindungssysteme für DIN-Anschlussadapter, Schlauchleitung, Metrisch und Inch-Rohr.

● Betriebsdruckserien sind die Auswahl der LL / L / S-Serie.

1. Hydraulische Verbindungsstücke der Serie 1C / 1D

Kegel nach DIN 24 ° / Kegel nach DIN 24 °

TEIL NR.	FADEN		TUBE OD		MASSE					MPa
TEIL NR.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31,5 l
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	fünfzehn	fünfzehn	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31,5S
Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Art.-Nr. zum Beispiel 1C9-30RN.

2. Hydraulische Armaturenverschraubungen der Serie 1C9 / 1D9

Kegel nach DIN 24 ° / Kegel nach DIN 24 °

TEIL NR.	FADEN		TUBE OD		MASSE				MPa
TEIL NR.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31,5 l
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	fünfzehn	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	fünfzehn	fünfzehn	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27,5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30,5	47	36	41
1C9-45	M45X2	M45X2	35	35	34,5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17,5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21,5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24,5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26,5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35,5	62	41	50	31,5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31,5S
Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Art.-Nr. zum Beispiel 1C9-30RN.

3. T-Hydraulikanschlüsse Union AC / AD-Serie

Kegel nach DIN 24 ° / Kegel nach DIN 24 ° / Kegel nach DIN 24 °

TEIL NR.	FADEN	TUBE OD	MASSE				MPa
TEIL NR.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9,5	21	9	12
AC-10LL	M10X1	6	9,5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	fünfzehn	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	fünfzehn	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27,5	44	27	36	16L
AC-36	M36X2	28	30,5	47	36	41
AC-45	M45X2	35	34,5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17,5	34	17	22
AD-20	M20X1.5	12	21,5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24,5	43	24	30	40S
AD-30	M30X2	20	26,5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35,5	62	41	50
AD-52	M52X2	38	41	72	50	60	31,5S
Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Art.-Nr. zum Beispiel AC-22RN.

4. Kreuzhydraulische Anschlüsse Union XC / XD-Serie

Kegel nach DIN 24 ° / Kegel nach DIN 24 ° / Kegel nach DIN 24 °

TEIL NR.	FADEN	TUBE OD	MASSE				MPa
TEIL NR.	E F G H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31,5 l
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	fünfzehn	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	fünfzehn	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27,5	44	27	36	16L
XC-36	M36X2	28	30,5	47	36	41
XC-45	M45X2	35	34,5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17,5	34	17	22
XD-20	M20X1.5	12	21,5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24,5	43	24	30	40S
XD-30	M30X2	20	26,5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35,5	62	41	50
XD-52	M52X2	38	41	72	50	60	31,5S
Hinweis: Wenn Sie den Adapter im kompletten Set mit Schneidring und Mutter bestellen möchten, müssen Sie nach unserer Art.-Nr. zum Beispiel XC-30RN.

5. Gerade Schottverschraubungen 6C / 6D

Kegel nach DIN 24 ° / Kegel nach DIN 24 ° Schott

TEIL NR.	FADEN		TUBE OD		MASSE							MPa
TEIL NR.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31,5 l
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	fünfzehn	fünfzehn	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32,5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34,5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18,5	35,5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18,5	36,5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30,5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31,5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17,5	33,5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21,5	37,5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31,5S
Hinweis: Wenn Sie den Adapter mit Kontermutter bestellen möchten, fügen Sie bitte nach unserer Teilenummer das Suffix "LN" ein 6C-30LN, Adapter mit Schneidring und Mutter bestellen, nach der Teilenummer "RN" einfügen, z. B. 6C-30RN, Adapter mit Sicherungsmutter und Schneidring und Mutter bestellen, hinter dem Teil "SN / RN" einfügen B. 6C-30LN / RN.

6. Ellbogenschotthydraulikverschraubung 6C9 / 6D9

Kegel nach DIN 24 ° / Kegel nach DIN 24 ° Schott

TEIL NR.	FADEN		TUBE OD		MASSE								MPa
TEIL NR.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31,5 l
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	fünfzehn	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	fünfzehn	fünfzehn	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32,5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34,5	27,5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35,5	30,5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36,5	34,5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17,5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30,5	21,5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31,5	24,5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33,5	26,5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37,5	35,5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31,5S
Hinweis: Wenn Sie den Adapter mit Kontermutter bestellen möchten, fügen Sie bitte nach unserer Teilenummer "LN" ein. Beispiel 6C9- 30LN, Adapter mit Schneidring und Mutter bestellen, Nach-Teilenummer "RN" einfügen, z. B. 6C9-30RN, Adapter mit Kontermutter, Schneidring und Mutter bestellen, Nach-Artikelnr. zum Beispiel 6C9-30LN / RN.
