1. Definition der Schlauchanordnung, da sie aus Schlauchkörper, Schlaucharmaturen, Muffen, Federschutz usw. besteht. Die Montage erfolgt normalerweise durch Crimpen von Muffen oder Schraubmuffen, um den Schlauch in das Ende der Endstückschlauchmuffe zu beißen, wobei das linke und rechte Ende mit dem Schlauch verbunden ist Es ist eine Verbindung zu Schlauchadaptern. Es gibt jedoch viele Arten von Schlauchleitungen, die vom Verwendungszweck des Kunden abhängen, z. B.: Hydraulikschlauchleitungen, Crimp-Schlauchleitungen, Thermoplast-Schlauchleitungen, Zentralschmiersystem-Schlauchleitungen, Push-on-Schlauchleitungen, wiederverwendbare Schlauchleitungen usw.

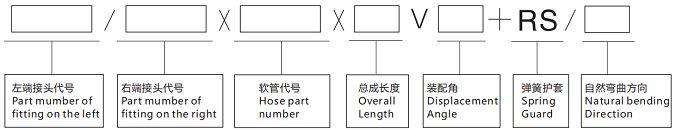

2. Wie man eine Hydraulikschlauchbaugruppe als Bild herstellt
3. Armaturen links und rechts passend werden durch die ISO-Normen wie folgt ausgewählt:
ISO_12151-5-2007: Schlaucharmaturen mit nach ISO 8434-2 um 37 ° erweiterten Enden
ISO_12151-1-2010: Schlaucharmaturen mit O-Ring-Dichtungsenden nach ISO 8434-3
ISO_12151_2: Schlaucharmaturen mit Konusverbinder nach ISO 8434-1 und ISO 8434-4 mit 24 ° enden mit O-Ringen
ISO_12151_3-2010: Schlaucharmaturen mit Flanschenden nach ISO 6162-1 oder ISO 6162-2
ISO 12151-6: 2009: Schlaucharmaturen mit Kegelenden nach ISO 8434-6 (60 Grad)
Schlauchauswahlstandards wie folgt:
SAE100 R1AT, 853-1SN Standard für einen Drahtgeflechtschlauch
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE Standard für Zweidrahtgeflechtschlauch
SAE 100 R17, SAE 100 R16 für kompakten Kabelschlauch
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 für Drahtspiralschlauch
4. WIE IST DIE MONTAGE ZU MESSEN?
Die Gesamtlänge der Schlauchleitung wird zur Dichtfläche gerader Armaturen oder zur Mittellinie der Winkelverschraubungen gemessen. Folgendes gilt:
5. WIE IST DER AUSTAUSCHWINKEL ZU MESSEN?
Um den Verschiebungswinkel einer Schlauchleitung zu messen, richten Sie ein Ende der Kupplung "1" in eine senkrechte Position nach oben. Der Winkel kann dann von der Mittellinie der Kupplung "1" im Uhrzeigersinn zur Mittellinie der Kupplung "2" gemessen werden ”.
V 0 Grad
V 90 °
V180 Grad
V 270 °
Montagewinkeltoleranz erlaubt ± 3 °

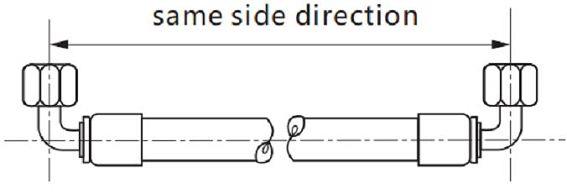

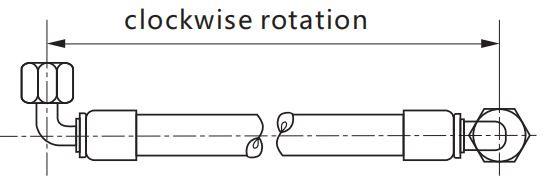

Die Schläuche werden in einem Bündel verpackt. Daher ist es schwierig, den Schlauch im zusammengebauten Zustand gerade zu ziehen. Wenn ein Endanschlußstück der Baugruppe ein Winkelstück ist, liegt die natürliche Biegerichtung vor.
