Definition: Das verstellbare Ende ist ein Außengewindezapfen. Es besteht aus Sicherungsmutter, Sicherungsscheibe, O-Ringen und Sicherungsring. ORFS-Verschraubungen sind standardmäßiges Ende des O-Ring-Gleitringdichtungsanschlusses zum Verbinden von Stahlrohren, Adaptern oder Schlauchleitungen. Verstellbare Bolzenverschraubungen werden häufig an den Ellbogen-, T-Stück- und Kreuzverschraubungen angebracht, um eine korrekte Ausrichtung der Verschraubungen zu ermöglichen. Es ist ein normaler Verbinder vom Rohrende zu allen Portstilen.
Methoden des einstellbaren Stehbolzens: Es wird mit einer Sicherungsmutter, einer Unterlegscheibe, einer Abdichtung durch O-Ring oder O-Ring + Sicherungsring zusammengebaut. Es gibt vier Standards für den Verschließport wie folgt:
Metrisches Gewinde + O-Ring + Halte-O-Ring (ISO 9974)
Metrisches Gewinde + O-Ring ISO 6149
UN / UNF-Gewinde + O-Ring ISO 11926 SAE J1926 ORB
BSPP-Gewinde + O-Ring + Haltering (ISO 1179 / DIN 3852)
Stoß- und zyklische Dauerprüfungen (Impulse) sind gemäß ISO 19879 durchzuführen.
Abmessungen, Arbeitsdruck, Leistung, Ebenheit und Passung der einstellbaren Bolzen, O-Ringe, Bezeichnungen der Bolzenenden, bitte kontaktieren Sie uns per E-Mail.
1. Einstellbarer Bolzenstecker Winkelstück 1FG9-OG
ORFS / BSP-O-Ring für Männer + O-Ring
2. Verstellbarer Bolzenanschluss 45 ° Winkelstück 1FG4-OG
ORFS / BSP-O-Ring für Männer + O-Ring
3. Verstellbarer Bolzenanschluss 45 ° Winkelstück 1FH4-OG
ORFS / Metrischer Stehbolzen ISO6149-2 O-Ring-Dichtung

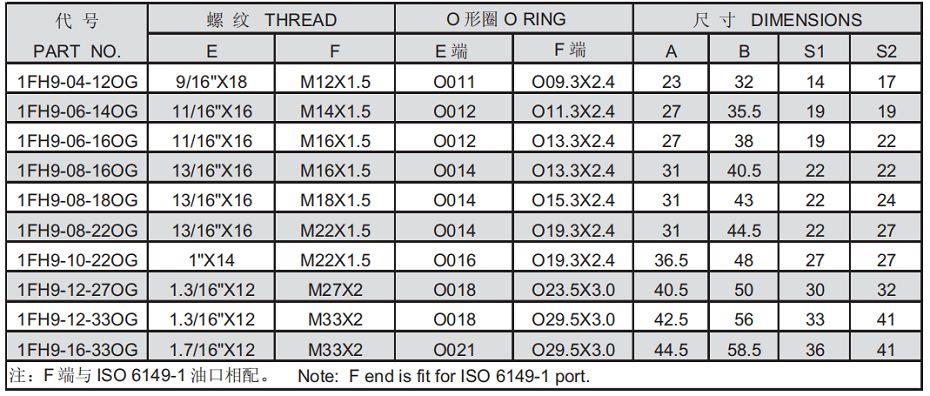

4. Verstellbarer Bolzenanschlussbogen 1FH9-OG
ORFS / Metrischer Stehbolzen ISO6149-2 O-Ring-Dichtung
5. Verstellbarer Bolzenstecker 45 ° Winkel 1FO4-OG
ORFS / SAE O-RING BOSS S-SERIE ISO 11926-2
6. Verstellbarer Bolzenstecker Winkel 1FO9-OG
ORFS / SAE ORB nach ISO 11926-2

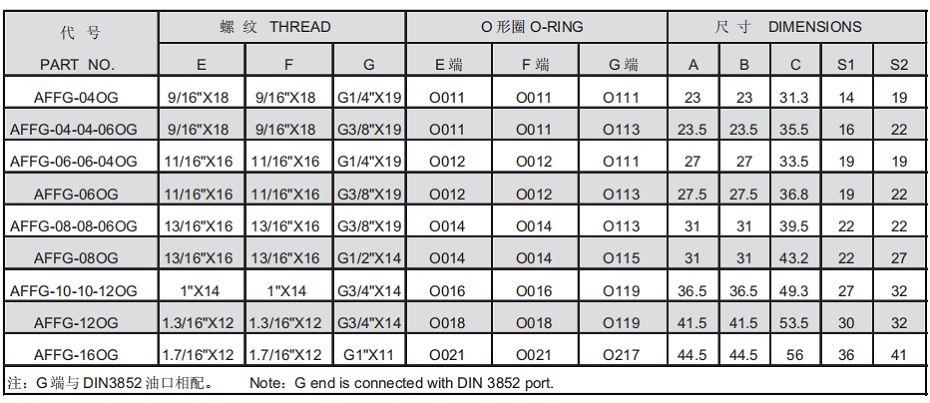

7. Verstellbarer Bolzenanschluss Führen Sie das T-Stück AFFG-OG aus
O-Ring mit ORFS / Außen-ORFS / BSPP-Außengewinde und Sicherungsring
8. Verstellbarer Bolzenanschluss Führen Sie das T-Stück AFFH-OG aus
O-Ring mit Außen-ORFS / metrischem Gewinde / Außen-ORFS
9. Verstellbarer Bolzenanschluss Führen Sie das T-Stück AFFO-OG aus
ORFS / UNF-Außengewinde-Port SAE ORB / Männlicher ORFS
10. Verstellbarer Bolzenanschluss Abzweig T-Stück AFGF-OG
O-Ring mit ORFS / BSPP-Außengewinde und Sicherungsring / ORFS-Außengewinde
11. Verstellbarer Bolzenanschluss Abzweig T-Stück AFHF-OG
O-Ring-Anschluss für männliches ORFS / metrisches Gewinde / männliches ORFS
12. Verstellbarer Bolzenanschluss Abzweig T-Stück AFOF-OG
ORFS / UNF-Thread mit SAE-ORB-Anschluss / männlich ORFS
13. Verstellbarer Stiftverbinder Cross SDK
ORFS / Außen-ORFS / Außen-ORFS / Außengewinde / Metrisches Gewinde ISO 6149 O-Ring-Anschluss
